00480724 Waschmittelschublade für Waschmaschine

Waschmittelschublade für Bosch Siemens Waschmaschine 00480724

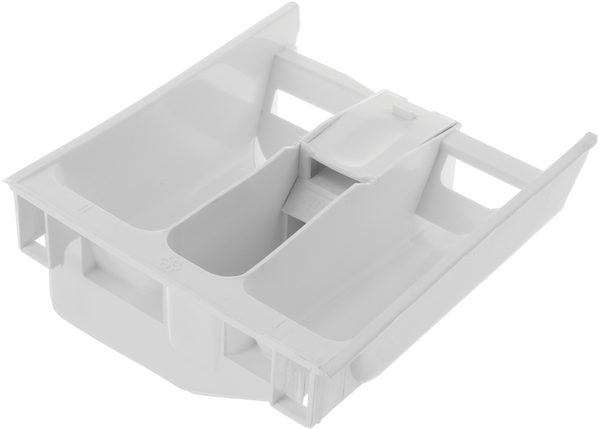

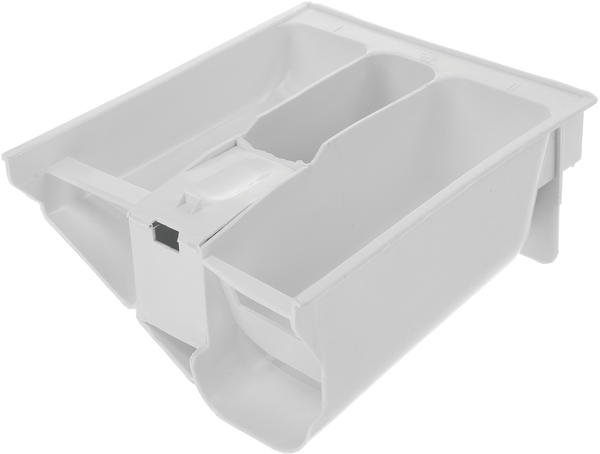

Die Original-Waschmittelschublade B/S/H/ 00480724 ist ein weißes Kunststoff-Ersatzteil, das für ausgewählte Bosch- und Siemens-Waschmaschinen sowie Waschtrockner bestimmt ist.

Die Schublade wird in das Gehäuse des Waschmittelspenders im oberen vorderen Teil des Geräts eingesetzt. Sie enthält separate Fächer für die einzelnen Waschmittel und ermöglicht während des Waschprogramms deren schrittweises Ausspülen durch den einströmenden Wasserfluss in die Waschtrommel.

Der Hersteller bezeichnet das Teil als dispenser tray oder Einspülschale. In Fachkatalogen finden sich auch folgende Bezeichnungen:

• Schublade für Waschmittel,
• innere Spenderschublade,
• Waschmittelbehälter,
• Dosierschale,
• detergent drawer,
• detergent container,
• Waschmittelbehälter.

Die Katalognummer 00480724 bezeichnet 1 innere Schublade mit drei Hauptdosierkammern. Laut Fachkatalogen wird sie ohne Sichtblende geliefert. Die ursprüngliche Blende muss in der Regel erhalten und auf die neue Schublade umgesetzt werden, sofern sie unbeschädigt ist und ihre Konstruktion dies zulässt.

Ein eventueller Siphoneinsatz für Weichspüler, ein Einsatz für Flüssigwaschmittel, farbige Markierungselemente oder andere herausnehmbare Komponenten sind in öffentlichen Unterlagen nicht eindeutig als Bestandteil jedes gelieferten Stücks bestätigt. Vor dem Austausch empfehlen wir daher, alle unbeschädigten Einsätze aus der Originalschublade zu bewahren und den tatsächlichen Lieferumfang zu überprüfen.

Wozu dient die Spenderschublade?

Die Schublade ermöglicht die getrennte Dosierung von Mitteln, die in verschiedenen Phasen des Waschprogramms verwendet werden.

Je nach Konstruktion der jeweiligen Waschmaschine kann sie Fächer enthalten, die beispielsweise wie folgt gekennzeichnet sind:

• I – Mittel für die Vorwäsche,
• II – Mittel für die Hauptwäsche,
• Blumensymbol – Weichspüler oder ein anderes Mittel für den letzten Spülgang.

Die genaue Bezeichnung, die Position der Fächer und die zugelassenen Mittel können variieren. Beachten Sie immer die Symbole auf der Originalschublade und die Bedienungsanleitung des jeweiligen Geräts.

Die Schublade hilft insbesondere dabei:

• die einzelnen Waschmittel getrennt zu halten,
• das Mittel in der richtigen Programmphase freizusetzen,
• das einströmende Wasser in das entsprechende Fach zu leiten,
• den direkten Kontakt des konzentrierten Mittels mit der Wäsche zu reduzieren,
• eine genauere Dosierung von Pulver, Gel und Weichspüler zu ermöglichen,
• das Befüllen und die regelmäßige Reinigung des Dosiersystems zu erleichtern.

Wie funktioniert das Dosiersystem?

Über der Schublade befindet sich der obere Teil des Spenders mit Wasserkanälen oder Düsen. Die Steuerelektronik öffnet während des Programms die entsprechenden Einlassventile, und das Wasser fließt in den gewählten Teil der Schublade.

Das Wasser benetzt dann:

• das eingefüllte Waschmittel,
• löst Pulver auf oder spült Waschgel weg,
• spült das Mittel aus der Schublade,
• fließt durch den unteren Teil des Spendergehäuses,
• und gelangt über einen Schlauch in die Waschtrommel.

Das Weichspülerfach verwendet normalerweise das Siphonprinzip. Sobald der Wasserstand die vorgeschriebene Höhe erreicht hat, wird die Flüssigkeit mit Hilfe des Siphoneinsatzes in die Waschmaschine abgeleitet.

Wenn der Siphoneinsatz verstopft ist, fehlt oder nicht richtig eingesetzt ist, kann der Weichspüler:

• in der Schublade verbleiben,
• zu früh abfließen,
• nicht richtig verdünnt werden,
• über den Überlauf in ein anderes Fach austreten.

Drei Dosierfächer

Fachkataloge beschreiben das Teil 00480724 als eine Schublade mit drei getrennten Fächern.

Die typische Verwendung der einzelnen Fächer ist:

• Hauptwäsche: Waschpulver oder geeignetes Flüssigwaschmittel gemäß der Waschanleitung.
• Vorwäsche: Waschmittel, das nur bei Programmen mit aktivierter Vorwäsche verwendet wird.
• Weichspüler: Weichspülmittel oder ein Mittel für den letzten Spülgang.

Füllen Sie das Fach nicht nur nach seiner Größe. Beachten Sie immer die Kennzeichnung des jeweiligen Bereichs.

Falsches Befüllen kann verursachen:

• vorzeitiges Freisetzen von Weichspüler,
• Nichtverwendung des Mittels im gewählten Programm,
• übermäßige Schaumbildung,
• Pulverreste in der Schublade,
• verschlechtertes Waschergebnis.

Ausführung ohne Blende

Das Teil 00480724 stellt den inneren Funktionsteil der Schublade dar. Gemäß Fachkatalogen ist die äußere Sichtblende nicht im Lieferumfang enthalten.

Die Blende:

• ist bei geschlossener Schublade sichtbar,
• enthält einen Griff oder eine Greiffläche,
• passt farblich und formlich zum Bedienfeld der Waschmaschine,
• kann Symbole, Beschriftungen oder Markenbezeichnungen tragen,
• kann mit Kunststoffrasten an der Schublade befestigt sein.

Wenn die Originalblende unbeschädigt ist, wird sie üblicherweise auf die neue Innenschublade umgesetzt. Der genaue Vorgang zum Lösen der Rasten variiert je nach Fertigungsausführung.

Trennen Sie die Blende nicht mit roher Gewalt. Die Kunststoffrasten können nach Jahren der Nutzung spröde sein.

Was ist im Lieferumfang enthalten?

Unter der Katalognummer 00480724 wird geliefert:

• 1 weiße Kunststoff-Innenschublade des Waschmittelspenders mit drei Hauptkammern.

Nach den verfügbaren Katalogdaten ist nicht im Lieferumfang enthalten:

• Sichtblende der Schublade,
• komplettes Spendergehäuse innerhalb der Waschmaschine,
• obere Wasserverteilung mit Düsen,
• Einlassventile,
• Schlauch zwischen Spender und Waschtrommel,
• Bedienfeld des Geräts,
• Befestigungsschrauben,
• komplette Waschmaschine.

Die Lieferung eines Siphoneinsatzes für das Weichspülerfach oder eines Einsatzes für Flüssigwaschmittel ist in öffentlichen Unterlagen nicht zuverlässig bestätigt. Überprüfen Sie diese Komponenten daher immer vor der Entsorgung der Originalschublade und bewahren Sie sie gegebenenfalls auf.

Unterschied zwischen Schublade und Spendergehäuse

Die Schublade 00480724 ist kein komplettes Dosiersystem.

Ausziehbare Schublade:

• enthält einzelne Fächer,
• wird vom Benutzer mit Waschmitteln befüllt,
• kann zur Reinigung entnommen werden,
• bewegt sich in den Führungsschienen des Spendergehäuses.

Festes Spendergehäuse:

• ist in der Waschmaschine montiert,
• enthält Wasserkanäle und Düsen,
• ist an die Einlassventile angeschlossen,
• führt Wasser und Mittel über einen Schlauch in die Waschtrommel ab,
• hat eine separate Katalognummer.

Wenn Wasser aus der Schlauchverbindung, einem gerissenen festen Gehäuse oder einem Einlassventil austritt, behebt der bloße Austausch der ausziehbaren Schublade den Fehler nicht.

Wann könnte ein Austausch erforderlich sein?

Ein Austausch der Schublade kann insbesondere dann erforderlich sein, wenn:

• eine Kammer gerissen ist,
• der Boden beschädigt oder undicht ist,
• eine Führungskante abgebrochen ist,
• die Schublade im Spender nicht gerade sitzt,
• sie beim Ausziehen hakt oder kippt,
• sie sich nicht vollständig schließen lässt,
• der Kunststoff durch hohe Temperaturen verformt ist,
• die Rasten der Frontblende beschädigt sind,
• ein Teil des Siphonfachs abgebrochen ist,
• sich Waschmittel um einen Riss herum ansammelt,
• die Schublade Wasser in den Bereich des Bedienfelds leitet,
• die Oberfläche stark verschmutzt ist und nicht sicher gereinigt werden kann,
• durch ein ungeeignetes chemisches Mittel Schäden entstanden sind,
• die Originalschublade verloren gegangen ist.

Geringfügige oberflächliche Verfärbungen müssen die Funktion nicht beeinträchtigen. Ein Austausch ist vor allem bei Rissen, Verformungen oder Beschädigungen der Führungs- und Dosierteile ratsam.

Mögliche Anzeichen einer beschädigten oder verstopften Schublade

Ein Problem mit dem Spender kann sich beispielsweise wie folgt äußern:

• Reste von Waschpulver nach Programmende,
• Weichspüler, der im Fach verbleibt,
• vorzeitiges Abfließen von Weichspüler,
• Wasser, das aus dem vorderen Teil des Spenders austritt,
• eine Schublade, die sich nicht vollständig einschieben lässt,
• schwergängiges oder ungleichmäßiges Ausziehen,
• Knacken bei der Handhabung,
• Wassereintritt zwischen den einzelnen Fächern,
• starker Geruch, Schimmel oder schleimige Ablagerungen,
• Waschmittel, das in den Ecken der Schublade kleben bleibt.

Diese Symptome müssen nicht immer von der Schublade selbst verursacht werden. Ursachen können auch verstopfte obere Düsen, niedriger Wasserdruck, ein defektes Einlassventil, ein verstopfter Abflussschlauch des Spenders oder eine falsche Dosierung des Waschmittels sein.

Eigenschaften

• Hersteller: B/S/H/
• Katalognummer: 00480724
• Kurzbezeichnung: 480724
• Teiltyp: Innenschublade für Waschmitteldosierer
• Weitere Bezeichnungen: dispenser tray, detergent drawer oder Einspülschale
• Verwendungszweck: ausgewählte Waschmaschinen und Waschtrockner
• Anzahl der Hauptkammern: 3
• Material: Technischer Kunststoff
• Farbe: Weiß
• Länge: ca. 198 mm
• Breite: ca. 175 mm
• Höhe: ca. 80 mm
• Gewicht: ca. 220 g
• Sichtblende: Nicht enthalten laut Fachkatalogen
• Lieferumfang: 1 Schublade
• Ältere ersetzte Nummer: wurde in zuverlässigen öffentlichen Unterlagen nicht bestätigt

Die Abmessungen sind ungefähre Angaben. Länge und Breite können in einzelnen Katalogen je nach Messposition des Teils in umgekehrter Reihenfolge angegeben sein.

Ausführung und Abmessungen

Fachkataloge geben die Abmessungen ungefähr an:

• Länge: 198 mm
• Breite: 175 mm
• Höhe: 80 mm
• Gewicht: 220 g

Die Kompatibilität hängt nicht nur von den Gesamtabmessungen ab. Wichtig sind auch:

• die Form der einzelnen Fächer,
• das Profil der seitlichen Führungskanten,
• die Position der Anschläge,
• die Ausführung des hinteren Teils der Schublade,
• die Form des Siphonfachs,
• die Position der Rasten der Frontblende,
• die Höhe und Neigung der oberen Trennwände,
• die Katalogzuordnung gemäß der vollständigen E-Nr. des Geräts.

Eine ähnlich große Schublade passt möglicherweise nicht richtig in das Spendergehäuse und arbeitet auch nicht mit dessen Wasserdüsen zusammen.

Ältere und Fertigungsbezeichnungen

Die aktuelle Bestellnummer ist:

• 00480724

In einigen Katalogen wird eine abgekürzte Schreibweise verwendet:

• 480724

Auf dem Kunststoffspritzgussteil kann auch eine interne Fertigungsbezeichnung vorhanden sein, z. B. eine Formnummer oder Materialnummer. Eine solche Nummer muss nicht die Katalognummer des Ersatzteils sein.

In öffentlichen offiziellen Unterlagen wurde keine ältere Katalognummer zuverlässig bestätigt, die das Teil 00480724 ersetzt hätte.

Überprüfung vor der Bestellung

Überprüfen Sie vor der Bestellung:

• die vollständige E-Nr. der Waschmaschine oder des Waschtrockners,
• den hinter dem Schrägstrich angegebenen Fertigungsindex,
• die Katalogzuordnung des Teils 00480724,
• die Form der Originalschublade,
• die Anzahl und Position der einzelnen Fächer,
• die Abmessungen des Originalteils,
• die Ausführung der seitlichen Führungskanten,
• die Form der Rasten der Frontblende,
• ob die Originalblende unbeschädigt ist,
• ob Sie nur die Schublade oder das komplette Spendergehäuse benötigen.

Bestellen Sie nicht nur aufgrund der weißen Farbe und der drei Fächer. Viele B/S/H/-Schubladen sehen ähnlich aus, unterscheiden sich aber in Länge, Höhe, Führungskanten und der Position der Wasserkanäle.

Überprüfung der Original-Frontblende

Da die Schublade ohne Sichtblende geliefert wird, überprüfen Sie deren Zustand vor der Bestellung.

Achten Sie insbesondere auf:

• die Kunststoffbefestigungsrasten,
• den Griff oder den Greifbereich,
• Risse in den Ecken,
• Verformung des Kunststoffs,
• die Festigkeit der Verbindung mit der Originalschublade,
• den Zustand der bedruckten Symbole.

Wenn die Blende gerissen ist oder abgebrochene Rasten hat, kann es erforderlich sein, auch eine passende Frontblende zu bestellen. Diese kann sich in Farbe und Grafik je nach Marke und Modell unterscheiden.

Überprüfung der herausnehmbaren Einsätze

Entnehmen und überprüfen Sie alle separaten Einsätze, bevor Sie die Originalschublade entsorgen.

Dies können beispielsweise sein:

• Siphon des Weichspülerfachs,
• Siphonabdeckung,
• Einsatz für Flüssigwaschmittel,
• Begrenzer für den maximalen Füllstand,
• farbiger oder bedruckter Markierungseinsatz.

Einzelne Geräte müssen nicht alle genannten Teile enthalten.

Einen beschädigten Siphon oder fehlenden Einsatz nicht in die neue Schublade übertragen. Überprüfen Sie vor der Montage die entsprechende separate Katalognummer.

Entnahme der Schublade aus der Waschmaschine

Das Entnehmen der Schublade ist üblicherweise ein Routinevorgang bei der Reinigung.

Allgemeiner Ablauf:

• Schalten Sie die Waschmaschine aus,
• ziehen Sie den Netzstecker aus der Steckdose,
• ziehen Sie die Dosierschublade bis zum Anschlag heraus,
• suchen Sie die Entriegelungssicherung oder die flexible Lasche,
• drücken Sie diese gemäß der Geräteanleitung,
• ziehen Sie die Schublade gerade nach vorne heraus,
• verhindern Sie das Verschütten von Waschmittelresten.

Die Entriegelungssicherung befindet sich oft im Bereich des Weichspülerfachs, die genaue Position kann jedoch variieren.

Wenn sich die Schublade nicht mit angemessener Kraft entnehmen lässt, hebeln Sie sie nicht mit einem Schraubendreher. Entfernen Sie zuerst Ablagerungen und überprüfen Sie den richtigen Vorgang in der Anleitung.

Demontage der Frontblende

Die genaue Art der Befestigung der Blende hängt vom jeweiligen Gerät ab.

Gehen Sie allgemein wie folgt vor:

• Legen Sie die entnommene Schublade auf eine weiche, saubere Unterlage,
• betrachten Sie die Rückseite der Frontblende,
• suchen Sie alle Kunststoffrasten,
• lösen Sie diese nacheinander und gleichmäßig,
• biegen Sie die Blende nicht nur an einer Stelle,
• wenden Sie keine übermäßige Kraft an,
• merken Sie sich die Ausrichtung und Reihenfolge des Anbringens.

Zum Lösen kann ein Kunststoff-Montagewerkzeug geeignet sein. Ein scharfer Metallschraubendreher kann die Blende zerkratzen oder eine Raste abbrechen.

Montage der Blende an der neuen Schublade

Vergleichen Sie vor der Montage das neue und das Originalteil.

Überprüfen Sie:

• die identischen Rastpositionen,
• das gleiche Profil des Vorderteils,
• die richtige Ausrichtung der Blende,
• die Sauberkeit der Verbindungsnuten,
• die Unversehrtheit aller Kunststoffhalterungen.

Setzen Sie die Blende in der durch ihre Konstruktion vorgegebenen Richtung auf und drücken Sie sie gleichmäßig an, bis alle Rasten einrasten.

Nach dem Zusammenbau:

• überprüfen Sie den gleichmäßigen Spalt,
• prüfen Sie mit leichtem Zug die Festigkeit der Verbindung,
• stellen Sie sicher, dass die Blende nicht schief sitzt,
• überprüfen Sie die freie Bewegung der gesamten Schublade.

Wenn sich die Blende nicht ohne Anpassungen einrasten lässt, überprüfen Sie die Kompatibilität. Schleifen oder schneiden Sie die Rasten nicht ab.

Montage herausnehmbarer Einsätze

Nach dem Umsetzen der Blende setzen Sie alle notwendigen Dosierteile in die richtigen Fächer ein.

Besondere Aufmerksamkeit gilt dem Siphoneinsatz des Weichspülers:

• er muss sauber sein,
• er muss bis zum Anschlag eingesetzt sein,
• er darf nicht gerissen sein,
• die Öffnungen dürfen nicht verstopft sein,
• er darf nicht mit einem Einsatz eines anderen Fachs verwechselt werden.

Ein falsch eingesetzter Siphon kann dazu führen, dass der Weichspüler nach Programmende in der Schublade verbleibt.

Einsetzen der Schublade in das Gerät

Allgemeiner Ablauf:

• reinigen Sie die Führungsflächen des festen Spendergehäuses,
• positionieren Sie die Schublade gerade vor der Öffnung,
• schieben Sie sie ohne seitliches Kippen ein,
• überwinden Sie den konstruktiven Anschlag nur mit angemessenem Druck,
• schieben Sie sie bis zur geschlossenen Position ein,
• ziehen Sie sie mehrmals leer heraus und schieben Sie sie wieder ein.

Die Schublade muss sich leichtgängig bewegen, und ihre Blende muss in geschlossener Position richtig an das umgebende Bedienfeld anschließen.

Kontrolle nach dem Austausch

Führen Sie nach dem Zusammenbau eine kurze Kontrolle ohne Wäsche durch.

Überprüfen Sie:

• leichtgängiges Öffnen und Schließen,
• vollständiges Einschieben der Schublade,
• fester Sitz der Frontblende,
• richtige Position aller Einsätze,
• Fehlen von Rissen und Spalten,
• ob bei Kurzprogrammen kein Wasser aus der Vorderseite des Spenders austritt,
• ob die entsprechende Kammer richtig gespült wird.

Verwenden Sie beim ersten Test keine große Menge Waschmittel. Prüfen Sie zuerst den korrekten Durchfluss von sauberem Wasser.

Regelmäßige Reinigung des Waschmittelfachs

Entfernen und reinigen Sie das Waschmittelfach regelmäßig. Waschmittel, Weichspüler und Feuchtigkeit können allmählich klebrige Ablagerungen bilden.

Empfohlene Vorgehensweise:

• Entfernen Sie das Fach gemäß der Geräteanleitung.
• Entfernen Sie die herausnehmbaren Einsätze.
• Spülen Sie die einzelnen Kammern mit lauwarmem Wasser ab.
• Verwenden Sie eine weiche Bürste oder einen Schwamm.
• Reinigen Sie Ecken, Trennwände und Überlaufkanäle.
• Spülen Sie den Weichspülersiphon gründlich durch.
• Entfernen Sie Waschmittelreste von den Führungskanten.
• Spülen Sie alle Teile mit sauberem Wasser ab.
• Bauen Sie sie wieder korrekt zusammen.

Wischen Sie gleichzeitig den zugänglichen Teil des festen Gehäuses des Spenders ab. Sprühen Sie jedoch kein Wasser in elektrische oder unzugängliche Innenteile der Waschmaschine.

Geeignete Wassertemperatur

Verwenden Sie für die normale Reinigung lauwarmes Wasser.

Nicht verwenden:

• kochendes Wasser,
• sehr heißes Wasser,
• Dampfreiniger,
• Heißluftpistole,
• Trocknen auf einem heißen Heizkörper.

Hohe Temperaturen können das Fach verformen. Schon eine geringe Formänderung kann zu Verklemmen oder einer falschen Wasserführung zwischen den Kammern führen.

Spülmaschinenfestigkeit

Die Eignung für Geschirrspülmaschinen ist in der öffentlichen Produktbeschreibung des Teils nicht bestätigt.

Daher wird eine schonende Handwäsche empfohlen.

Hohe Temperaturen, aggressive Reinigungsmittel und intensives Trocknen in der Spülmaschine können:

• Kunststoff verformen,
• Verschlüsse schwächen,
• bedruckte Markierungen beschädigen,
• die Form der Führungskanten verändern,
• die Funktion des Siphoneinsatzes beeinträchtigen.

Ungeeignete Reinigungsmittel

Nicht verwenden:

• Stahlwolle,
• grobe Scheuerschwämme,
• Scheuerpulver,
• Aceton und starke Lösungsmittel,
• technisches Benzin,
• Backofenreiniger,
• stark konzentrierte Chlorreiniger,
• Metallschaber,
• scharfe Messer zum Entfernen von Ablagerungen.

Aggressive Mittel können zu Mattierung, Rissbildung, Verformung oder Schwächung des Kunststoffs führen.

Schimmel und Geruch im Spülmittelfach

Feuchtigkeit und Waschmittelreste können Bedingungen für die Entstehung von Schimmel und Geruch schaffen.

Zur Reduzierung des Problems:

• Reinigen Sie das Fach und das feste Gehäuse des Spenders regelmäßig.
• Halten Sie die empfohlene Dosierung des Mittels ein.
• Lassen Sie das Fach nach dem Waschen leicht geöffnet.
• Entfernen Sie verschütteten Weichspüler oder Gel.
• Halten Sie den Siphoneinsatz sauber.
• Verwenden Sie regelmäßig ein geeignetes Wartungsprogramm für die Waschmaschine.

Wenn der Geruch bestehen bleibt, kann es notwendig sein, auch die Türdichtung, den Pumpenfilter, die Waschtrommel und das Abflusssystem zu reinigen.

Wenn Waschpulver im Fach verbleibt

Mögliche Ursachen sind:

• feuchtes Fach vor dem Einfüllen des Pulvers,
• zu hohe Dosierung des Mittels,
• klumpiges oder feuchtes Pulver,
• verstopfte obere Wasserdüsen,
• niedriger Wasserdruck,
• teilweise geschlossener Zulaufhahn,
• verstopftes Sieb des Einlassventils,
• defektes Einlassventil,
• falsch eingesetztes Fach,
• Verwendung des Mittels in der falschen Kammer.

Ein neues Fach löst das Problem nicht, das durch unzureichende Wasserzufuhr oder verstopfte Düsen verursacht wird.

Wenn Weichspüler in der Kammer verbleibt

Überprüfen Sie:

• die Sauberkeit des Siphoneinsatzes,
• dessen vollständigen Sitz,
• die Durchgängigkeit der Öffnungen und Kanäle,
• ob der Weichspüler die maximale Füllstandsmarkierung nicht überschreitet,
• ob er nicht zu dickflüssig ist,
• ob die richtige Kammer verwendet wird,
• ob Wasser beim Spülen in die Kammer fließt.

Verwenden Sie stark konzentrierten Weichspüler nur gemäß den Anweisungen des Herstellers und der Waschmaschinenanleitung.

Wenn Wasser aus der Vorderseite des Fachs austritt

Die Ursache kann sein:

• verstopfter Abfluss aus dem Spendergehäuse,
• starke Ablagerungen in den oberen Düsen,
• zu hoher Druck oder falsche Wasserverteilung,
• übermäßige Schaumbildung,
• überfüllte Kammer,
• falsch eingesetztes Fach,
• gerissenes oder verformtes Fach,
• schräg stehende Waschmaschine,
• verstopfter Schlauch zwischen Spender und Waschtrommel.

Schalten Sie die Waschmaschine bei Wasseraustritt aus, trennen Sie sie vom Stromnetz und schließen Sie die Wasserzufuhr. Wenn die Ursache nicht offensichtlich ist, lassen Sie die Überprüfung von einem Fachmann durchführen.

Richtige Dosierung von Waschmitteln

Übermäßige Dosierung verbessert das Waschergebnis nicht und kann verursachen:

• Ablagerungen im Fach und in den Schläuchen,
• übermäßige Schaumbildung,
• schlechtere Spülung der Wäsche,
• Geruch im Inneren der Waschmaschine,
• Verstopfung des Siphoneinsatzes,
• Auslaufen von Schaum oder Wasser aus dem Spender.

Passen Sie die Menge des Mittels an:

• die Menge der Wäsche,
• den Verschmutzungsgrad,
• die Wasserhärte,
• die Konzentration des Produkts,
• die Empfehlung des Waschmittelherstellers,
• die Anweisungen in der Waschmaschinenanleitung.

Flüssiges Waschmittel

Einige Fächer verwenden für flüssiges Waschmittel einen separaten Einsatz oder eine klappbare Trennwand. Diese verhindert einen vorzeitigen Abfluss der Flüssigkeit.

Wenn das Gerät einen solchen Einsatz verwendet:

• Setzen Sie ihn in die richtige Position.
• Beachten Sie die maximale Füllstandsmarkierung.
• Verwenden Sie ihn nicht für Waschpulver in der für Gel vorgesehenen Position.
• Spülen Sie ihn nach Gebrauch regelmäßig ab.

Wenn der Einsatz nicht Teil des neuen Teils ist, übertragen Sie nur das unbeschädigte und kompatible Originalteil.

Reparatur eines gerissenen Fachs

Ein gerissenes Fach sollte nicht langfristig mit gewöhnlichem Klebstoff, Heißklebepistole oder Silikondichtmittel repariert werden.

Eine solche Reparatur kann fehlschlagen, weil:

• der Kunststoff wiederholt Wasser und Waschchemikalien ausgesetzt ist,
• das Fach bei jedem Ausziehen mechanisch beansprucht wird,
• Klebstoff die Abmessung der Führungsfläche verändern kann,
• die reparierte Stelle Ablagerungen ansammeln kann,
• ein Teil des Klebstoffs in das Dosiersystem gelangen kann,
• der Riss unter Belastung weiter reißen kann.

Wenn der Boden, die Trennwand, die Führungskante oder die Befestigung der Frontplatte beschädigt ist, wird der Austausch des gesamten Fachs empfohlen.

Wie verlängert man die Lebensdauer des Fachs?

• Ziehen Sie das Fach nicht ruckartig heraus.
• Drücken Sie vor dem Entfernen immer die Entriegelungssicherung.
• Überfüllen Sie die Kammern nicht mit übermäßigen Mengen an Mittel.
• Entfernen Sie regelmäßig Ablagerungen.
• Lassen Sie Waschgel und Weichspüler nicht über längere Zeit eintrocknen.
• Verwenden Sie kein kochendes Wasser oder aggressive Chemikalien.
• Stellen Sie keine schweren Gegenstände auf das ausgezogene Fach.
• Verwenden Sie es nicht als Stützpunkt.
• Bewegen Sie die Frontplatte vorsichtig, um ein Abbrechen der Verschlüsse zu vermeiden.
• Ermitteln Sie bei einem Verklemmen zuerst die Ursache.

Zugehörige Teile

Das Fach arbeitet mit anderen Teilen des Dosier- und Einlaufsystems zusammen:

• Sichtbare Frontplatte des Fachs: ermöglicht das Greifen und schließt an das Bedienfeld an.
• Weichspülersiphon: gewährleistet den Abfluss des Weichspülers beim letzten Spülgang.
• Einsatz für flüssiges Waschmittel: verhindert den vorzeitigen Abfluss des Gels.
• Festes Spendergehäuse: leitet das Wasser durch die einzelnen Kammern.
• Obere Abdeckung mit Düsen: verteilt das einlaufende Wasser.
• Einlassventil: steuert die Wasserzufuhr zum Spender.
• Spenderschlauch: leitet Wasser und Mittel in die Waschtrommel ab.
• Steuerungselektronik: wählt das richtige Ventil und den Zeitpunkt des Einlaufs.

Der Austausch des Fachs behebt nicht den Defekt eines defekten Ventils, eines gerissenen festen Gehäuses oder eines verstopften Verbindungsschlauchs.

Kompatibilität und Marken

Das Waschmittelfach 00480724 wird gemäß den verfügbaren Katalogzuordnungen bei ausgewählten Geräten der Marken verwendet:

• Bosch
• Siemens
• Constructa
• Balay

Bei anderen regionalen Marken können ähnliche Konstruktionen vorkommen, die Kompatibilität kann jedoch ohne genaue Katalogzuordnung nicht vorausgesetzt werden.

Kompatibilität und Modellreihen

Das Teil findet sich insbesondere bei ausgewählten Waschmaschinen und Waschtrocknern der folgenden Grundreihen:

• Bosch WAA
• Bosch WAG
• Bosch WFB
• Bosch WFD
• Bosch WVD
• Bosch WVG
• Bosch WVT
• Siemens WD
• Siemens WM
• Siemens WXB
• Constructa CWF
• Balay 3TW

Es handelt sich hauptsächlich um ausgewählte ältere Konstruktionsgenerationen von Frontlader-Waschmaschinen und Waschtrocknern.

Die Liste enthält nur die grundlegenden Modellfamilien. Sie bedeutet nicht, dass das Teil mit allen Geräten der jeweiligen Reihe kompatibel ist.

Innerhalb derselben Modellfamilie können verwendet werden:

• Fächer unterschiedlicher Abmessungen,
• andere Kammeranordnung,
• unterschiedliche Siphoneinsätze,
• andere Befestigung der Frontplatte,
• verschiedene Führungsnuten,
• unterschiedliche Spendergehäuse je nach Produktionsindex.

Überprüfen Sie vor der Bestellung immer:

• die vollständige E-Nr. des Geräts,
• den hinter dem Schrägstrich angegebenen Produktionsindex,
• die Katalogzuordnung der Nummer 00480724,
• die Abmessungen und Form des Originalfachs,
• die Ausführung der Frontplatte,
• die Position der Führungskanten und Anschläge,
• die Anzahl und Anordnung der Kammern.

Das Teil ist kein universelles Fach für alle Bosch- und Siemens-Waschmaschinen. Spezifische Modelle oder E-Nrn. kompatibler Geräte werden in dieser Beschreibung absichtlich nicht aufgeführt.

Hinweis

Die Katalognummer 00480724 bezeichnet 1 original weiße interne Waschmittel-Einspülschale B/S/H/ mit drei Hauptkammern.

Es handelt sich nicht um das komplette Spendergehäuse im Inneren der Waschmaschine, das Einlassventil, den Verbindungsschlauch, das Bedienfeld oder die komplette Waschmaschine.

Gemäß Fachkatalogen wird die Schublade ohne sichtbare Frontblende geliefert. Die ursprüngliche Blende muss erhalten oder separat bestellt werden.

Die Lieferung des Siphoneinsatzes für Weichspüler oder des Einsatzes für Flüssigwaschmittel ist in den öffentlichen Unterlagen nicht eindeutig bestätigt. Bewahren Sie vor der Entsorgung des alten Teils alle notwendigen unbeschädigten Einsätze auf.

Die ungefähren Abmessungen betragen ca. 198 × 175 × 80 mm und das Gewicht ca. 220 g.

In zuverlässigen öffentlichen Unterlagen wurde keine ältere Katalognummer bestätigt, die durch das Teil 00480724 ersetzt wird.

Waschen Sie die Schublade schonend von Hand in lauwarmem Wasser. Setzen Sie sie nicht kochendem Wasser, Dampfreinigern, aggressiven Lösungsmitteln oder hohen Temperaturen aus.

Schalten Sie die Waschmaschine vor dem Entfernen, Einbau oder Reinigen aus und trennen Sie sie vom Stromnetz.

Wenn Wasser austritt, verwenden Sie das Gerät nicht mehr, schließen Sie die Wasserzufuhr und ermitteln Sie die Ursache. Wasser kann auch aus dem festen Gehäuse des Spenders, dem Ventil oder dem Verbindungsschlauch stammen.

Wenn das neue Teil ohne Anpassungen nicht eingeschoben werden kann oder die ursprüngliche Frontblende nicht daran befestigt werden kann, überprüfen Sie die Kompatibilität anhand der vollständigen E-Nr. Bearbeiten Sie die Schublade nicht durch Schneiden, Schleifen, Bohren oder Erhitzen.

Verfügbare Ware liefern wir in der Regel bis zum zweiten Werktag. Ware, die beim Lieferanten verfügbar ist, versenden wir je nach aktueller Verfügbarkeit. Den genauen Liefertermin sehen Sie im Warenkorb.

Unbenutzte Ware können Sie innerhalb der gesetzlichen Frist zurückgeben. Bitte kontaktieren Sie uns vor der Rückgabe, damit wir Ihnen beim richtigen Vorgehen und bei der möglichen Kompatibilität des Teils helfen können.
