00627086 Siphonen-Einlage für Waschmaschinen-Weichspülerbehälter

Siphon der Weichspülerkammer der Waschmittelschublade

Der originale Siphoneinsatz B/S/H/ 00627086 ist ein Ersatzteil für das Weichspülerfach in der Waschmittelschublade ausgewählter Waschmaschinen von Bosch, Siemens und anderen Marken der B/S/H/ Gruppe. Mit Hilfe des Siphoneffekts sorgt er dafür, dass der Weichspüler in der richtigen Phase des Waschprogramms aus dem Dosierfach in die Waschtrommel abgeleitet wird.

Das Teil befindet sich direkt in der Kammer, die für den Weichspüler vorgesehen ist. Zusammen mit dem Abflussrohr der Schublade bildet es einen engen Kanal, der für die Auslösung des Siphoneffekts erforderlich ist. Sobald das Fach beim Spülen mit Wasser bis zum erforderlichen Niveau gefüllt ist, beginnt die Mischung aus Wasser und Weichspüler automatisch in die Waschmaschine abzulaufen.

In Fachkatalogen kann das Teil auch als Siphon, Saugnapf, Siphoneinsatz, Siphon der Weichspülerkammer oder Einsatz der Waschmittelschublade bezeichnet werden. Die Herstellerbezeichnung umfasst den Text Heber, Einspülschale F14.

Die Katalognummer 00627086 kann in einigen Katalogen auch in der Kurzform 627086 angezeigt werden. Es handelt sich um die Bezeichnung desselben Teils, nicht um eine separate Komponente.

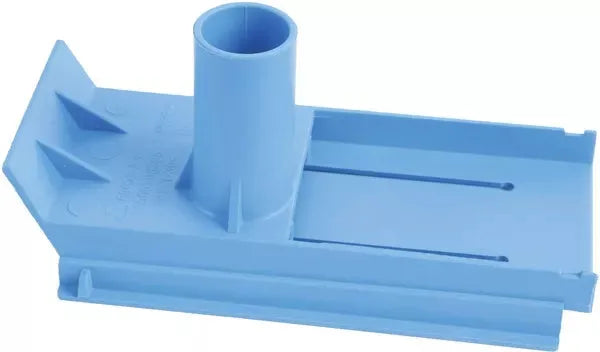

Die Verpackung enthält 1 blauen Kunststoffsiphoneinsatz. Die komplette Waschmittelschublade, ihre Frontblende oder weitere Einsätze sind nicht Bestandteil dieser Katalognummer.

Wozu dient ein Siphon?

Der Weichspüler wird vor Programmstart in das entsprechende Fach der Waschmittelschublade gefüllt. Der Einsatz 00627086 ermöglicht, dass der Weichspüler im Fach verbleibt, bis die Waschmaschine während der entsprechenden Spülphase Wasser in die Kammer leitet.

Nachdem der Wasserstand steigt, füllt sich der Siphon und es beginnt ein kontinuierliches Ablaufen des Fachinhalts. Die Kammer entleert sich anschließend über das Abflussrohr in das interne Leitungssystem der Waschmaschine.

Ein korrekt eingesetzter und sauberer Siphoneinsatz hilft dabei:

• den Weichspüler bis zur entsprechenden Programmphase im Fach zu halten,
• dessen automatische Entleerung nach Wasserzufuhr auszulösen,
• den Großteil des Inhalts der Weichspülerkammer zu entleeren,
• die Ansammlung von konzentriertem Weichspüler in der Schublade zu reduzieren,
• einen korrekten Wasserfluss um das Abflussrohr zu gewährleisten,
• eine unregelmäßige oder verzögerte Dosierung des Weichspülers zu verhindern.

Eine kleine Menge sauberen Wassers, die nach Programmende in der Schublade verbleibt, muss keinen Defekt darstellen. Eine signifikante Menge an Weichspüler oder eine wiederholt gefüllte Kammer kann jedoch auf einen verstopften, beschädigten oder falsch eingesetzten Siphon hinweisen.

Wann könnte ein Austausch erforderlich sein?

Ein Austausch des Siphoneinsatzes kann insbesondere dann erforderlich sein, wenn:

• das Kunststoffteil gerissen oder gebrochen ist,
• der Einsatz durch hohe Temperaturen verformt ist,
• ein Führungs- oder Auflageelement abgebrochen ist,
• der Einsatz nicht richtig auf das Abflussrohr aufgesetzt werden kann,
• sich der Siphon in der Schublade löst oder von selbst herausfällt,
• der interne Kanal dauerhaft verstopft ist und nicht gereinigt werden kann,
• der Weichspüler nach dem Programm im Fach verbleibt,
• sich die Kammer bei Wasserzufuhr überhaupt nicht entleert,
• der Weichspüler sofort nach dem Einfüllen abläuft, obwohl die MAX-Markierung nicht überschritten wurde,
• sich um den Einsatz wiederholt dicke Ablagerungen bilden,
• der originale Siphoneinsatz verloren gegangen ist oder fehlt.

Wenn Weichspüler in der Schublade verbleibt, muss die Ursache nicht nur ein beschädigter Siphon sein. Überprüfen Sie zunächst auch die Sauberkeit der gesamten Schublade, die Durchgängigkeit des Abflussrohrs, die Zufuhrdüsen über der Schublade und die Konsistenz des verwendeten Weichspülers.

Ein vorzeitiges Auslaufen des Weichspülers kann auch verursacht werden durch:

• Befüllen über die MAX-Markierung hinaus,
• einen falsch eingesetzten Siphoneinsatz,
• einen ungeeigneten Einsatz für die betreffende Schublade,
• einen Riss im Fach,
• eine geneigte oder falsch eingeschobene Schublade,
• ein beschädigtes Abflussrohr unter dem Siphon.

Eigenschaften

• Hersteller: B/S/H/
• Katalognummer: 00627086
• Kurzbezeichnung: 627086
• Produktionsbezeichnung B/S/H/: 9000598395
• Teiltyp: Siphoneinsatz der Waschmittelschublade
• Herstellerbezeichnung: Heber, Einspülschale F14
• Verwendungszweck: Weichspülerfach
• Gerät: Waschmaschine
• Funktion: Siphon-Entleerung des Weichspülers beim Spülen
• Material: Kunststoff
• Farbe: blau
• Länge: ca. 116 mm
• Breite: ca. 56 mm
• Höhe: ca. 55 mm
• Gewicht: ca. 25 g
• Lieferumfang: 1 Siphoneinsatz
• Ältere ersetzte Nummer: nicht zuverlässig bestätigt

Nicht im Lieferumfang enthalten sind die komplette Schublade, ihr Innengehäuse, der vordere Griff, der Einsatz für Flüssigwaschmittel, der Einfülltrichter, die Spenderabdeckung und die Wasserverteilung über der Schublade.

Ausführung und Abmessungen

Das Teil ist aus blauem Kunststoff gefertigt und entspricht in seiner Form dem Weichspülerfach der entsprechenden Schublade. Die inneren Hohlräume und Kanäle des Einsatzes umschließen das Abflussrohr der Kammer und schaffen die notwendigen Bedingungen für die Entstehung des Siphoneffekts.

Ungefähre äußere Abmessungen sind:

• Gesamtlänge: ca. 116 mm
• Maximale Breite: ca. 56 mm
• Gesamthöhe: ca. 55 mm
• Gewicht: ca. 25 g

Die Abmessungen dienen nur als ergänzende Kontrolldaten. Über die Eignung entscheiden auch:

• die Gesamtform des Einsatzes,
• das Profil des inneren Siphonkanals,
• die Position des Abflussrohrs,
• die Einstecktiefe in das Fach,
• die Ausführung der Auflage- und Führungselemente,
• die Form der Waschmittelschublade,
• die Katalogzuordnung nach der E-Nr. der Waschmaschine.

Ein anderer Siphon ähnlicher Farbe oder annähernder Abmessungen funktioniert möglicherweise nicht richtig. Schon ein kleiner Unterschied in der Höhe oder im Innenprofil kann die Auslösung des Siphoneffekts verhindern oder ein vorzeitiges Entleeren des Faches verursachen.

Wie funktioniert der Siphonmechanismus?

Am unteren Ende der Weichspülerkammer befindet sich ein Abflussrohr. Der Siphoneinsatz überdeckt dieses und bildet einen engen absteigenden Kanal darum herum.

Der Dosierablauf ist im Allgemeinen wie folgt:

• Weichspüler wird in das entsprechende Fach bis maximal zur MAX-Markierung gefüllt,
• während der vorgesehenen Programmphase leitet die Waschmaschine Wasser in das Fach,
• der Wasser- und Weichspülerstand steigt allmählich an,
• nach Erreichen des erforderlichen Niveaus füllt sich der Siphonkanal,
• ein kontinuierlicher Fluss der Mischung durch das Abflussrohr beginnt,
• der Inhalt des Faches wird in das interne Leitungssystem der Waschmaschine abgeleitet,
• nach Absinken des Wasserstands wird der Siphoneffekt unterbrochen.

Für eine korrekte Funktion muss der Siphoneinsatz vollständig eingesetzt, durchgängig und ohne Risse sein. Ein verschmutzter oder verformter Kanal kann die Bildung einer kontinuierlichen Wassersäule stören.

Wird der Einsatz überhaupt nicht verwendet, entleert sich die Kammer möglicherweise nicht richtig. Das Abflussrohr allein, ohne entsprechende Abdeckung, erzeugt nicht den gewünschten Siphonmechanismus.

Mögliche Anzeichen von Defekten oder Verschmutzung

Ein verstopfter oder beschädigter Siphoneinsatz kann sich beispielsweise wie folgt äußern:

• Der Weichspüler verbleibt nach Programmende in der Schublade.
• In der Weichspülerkammer bleibt eine große Menge Wasser zurück.
• Der Weichspüler wird nur teilweise dosiert.
• Das Fach wird erst beim nächsten Programm entleert.
• Der Weichspüler läuft sofort nach dem Einfüllen ab.
• Der Einsatz hält bei der Handhabung nicht in der richtigen Position.
• Um den Siphon bilden sich gelartige oder schleimige Ablagerungen.
• Die Schublade riecht oder es bildet sich Schimmel darin.
• Wasser läuft beim Befüllen in benachbarte Fächer über.
• Aus der Vorderseite der Schublade tritt Wasser aus.

Wasseraustritt aus der Vorderseite der Schublade kann auch andere Ursachen haben, wie z.B. verstopfte Zufuhrdüsen, übermäßige Schaumbildung, eine falsch eingeschobene Schublade oder einen verstopften Kanal zwischen dem Spender und der Waschmaschine.

Zugehörige Teile

Der Siphon 00627086 ist Teil des kompletten Dosiersystems der Waschmaschine. Überprüfen Sie bei der Diagnose auch:

• die Waschmittelschublade: darf nicht gerissen, verformt oder stark verschmutzt sein,
• das Abflussrohr der Weichspülerkammer: muss durchgängig und ohne Risse sein,
• den Einsatz für Flüssigwaschmittel: ist ein anderes Teil, das in einem anderen Fach verwendet wird,
• die Frontblende der Schublade: muss korrekt befestigt sein und ein vollständiges Einschieben ermöglichen,
• die obere Wasserverteilung: die Düsen müssen Wasser gleichmäßig in die richtigen Kammern leiten,
• das Gehäuse des Spenders: darf nicht gerissen oder verstopft sein,
• den Schlauch zwischen Spender und Wanne: muss durchgängig und korrekt befestigt sein,
• die Zulaufventile: müssen Wasser in der richtigen Programmphase zuführen,
• die Steuerungselektronik: steuert die Wasserzufuhr zu den einzelnen Teilen des Spenders.

Verwechseln Sie den Siphon der Weichspülerkammer nicht mit dem Einsatz für Flüssigwaschmittel. Diese Teile haben unterschiedliche Funktionen, Formen und Platzierungen.

Wenn überhaupt kein Wasser in das Weichspülerfach gelangt, wird ein Austausch des Siphons das Problem wahrscheinlich nicht lösen. In diesem Fall müssen die Düsen, Ventile, die Wasserverteilung und die Programmsteuerung überprüft werden.

Reinigung von Schublade und Siphon

Weichspülerrückstände können sich allmählich zu einer dicken Beschichtung verfestigen, die die Durchgängigkeit des Siphonkanals einschränkt. Regelmäßige Reinigung hilft daher, eine zuverlässige Dosierung zu gewährleisten.

Allgemeine Reinigungsanleitung:

• Waschmaschine ausschalten,
• Waschmittelschublade bis zum Anschlag herausziehen,
• gemäß der Geräteanleitung die Verriegelung lösen und die Schublade vollständig entnehmen,
• den Siphoneinsatz nach oben oder entsprechend seiner Konstruktion herausziehen,
• unter warmem fließendem Wasser abspülen,
• die inneren Kanäle mit einer weichen Bürste reinigen,
• auch das Abflussrohr in der Weichspülerkammer reinigen,
• alle Teile der Schublade abwaschen,
• Ablagerungen aus dem Bereich entfernen, in den die Schublade eingeschoben wird,
• alle Teile gründlich abspülen,
• den Siphon wieder in die richtige Arbeitsposition einsetzen,
• die Schublade gerade und vollständig einschieben.

Verwenden Sie zur Reinigung keine scharfen Drähte, Bohrer, Nadeln oder Metallwerkzeuge, die den inneren Kanal des Einsatzes beschädigen oder erweitern könnten.

Die Eignung der automatischen Reinigung von Siphon und gesamter Schublade kann je nach Waschmaschine variieren. Wenn die Geräteanleitung das Spülen in der Spülmaschine nicht ausdrücklich erlaubt, wird eine manuelle Reinigung mit warmem Wasser empfohlen.

Nicht verwenden:

• Metallschwämme,
• scheuernde Reinigungspulver,
• aggressive Lösungsmittel,
• Mittel mit hohem Alkoholgehalt,
• ätzende Abflussreiniger,
• kochendes Wasser, das den Kunststoff verformen könnte,
• Heißluftpistole oder andere direkte Wärmequellen.

Nach der Reinigung überprüfen Sie, ob Wasser ungehindert durch den inneren Kanal fließen kann und ob der Kunststoff keine Risse oder Verformungen aufweist.

Empfehlungen zur Verwendung von Weichspüler

Gießen Sie Weichspüler nur in das Fach, das mit dem entsprechenden Symbol gekennzeichnet ist. Überschreiten Sie nicht die MAX-Markierung in der Schublade.

Ein Überschreiten des maximalen Füllstands kann den Siphon vorzeitig auslösen. Der Weichspüler läuft dann noch vor Programmstart oder in der falschen Waschphase ab.

Beachten Sie bei der Verwendung die folgenden Grundsätze:

• Verwenden Sie die vom Weichspülerhersteller empfohlene Menge.
• Füllen Sie das Fach nicht über die MAX-Markierung hinaus.
• Bei sehr zähflüssigen Mitteln befolgen Sie die Anweisungen auf der Verpackung.
• Mischen Sie nicht mehrere verschiedene Produkte in der Kammer.
• Lassen Sie den Weichspüler nicht lange vor Programmstart in der Schublade.
• Verschüttetes Mittel aus der Umgebung des Fachs sofort entfernen.
• Schließen Sie die Schublade nach dem Befüllen langsam.
• Überprüfen Sie regelmäßig die Sauberkeit des Siphoneinsatzes.

Die Verwendung einer übermäßigen Menge Weichspüler erhöht nicht automatisch die Wirkung. Sie kann im Gegenteil zu Ablagerungen in der Schublade, im Siphon, in den Schläuchen und anderen Teilen der Waschmaschine führen.

Einbau des Siphoneinsatzes

Der Austausch erfordert in der Regel kein Zerlegen des Waschmaschinengehäuses. Das Teil ist nach dem Herausnehmen der Waschmittelschublade zugänglich.

Allgemeine Vorgehensweise:

• Schalten Sie die Waschmaschine aus.
• Ziehen Sie die Schublade bis zum Anschlag heraus.
• Drücken Sie die Entriegelungssicherung gemäß der Geräteanleitung.
• Nehmen Sie die Schublade vollständig heraus.
• Entnehmen Sie den originalen Siphoneinsatz.
• Reinigen Sie die Weichspülerkammer und das Abflussrohr.
• Vergleichen Sie die Form des neuen und des originalen Teils.
• Richten Sie den neuen Einsatz korrekt aus.
• Setzen Sie ihn gerade auf den entsprechenden Teil der Kammer.
• Drücken Sie ihn bis zur vollständigen Arbeitsposition hinein.
• Überprüfen Sie, ob er nicht kippt und nicht locker sitzt.
• Schieben Sie die Schublade zurück in den Spender.

Drücken Sie den Einsatz nicht gewaltsam hinein. Wenn er nicht richtig sitzt, überprüfen Sie seine Ausrichtung, die Sauberkeit des Abflussrohrs und die Katalogkompatibilität.

Nach der Montage kann die Funktion orientierend außerhalb der Waschmaschine überprüft werden. Gießen Sie schrittweise sauberes Wasser in die Weichspülerkammer, ohne den üblichen Füllstand zu überschreiten. Nach Erreichen des erforderlichen Niveaus sollte der Siphon eine kontinuierliche Entleerung der Kammer auslösen.

Nach dem Test leeren Sie die Schublade, trocknen sie ab und setzen sie korrekt in die Waschmaschine ein.

Kompatibilität und Modellreihen

Der Siphoneinsatz 00627086 wird in ausgewählten Waschmaschinen folgender Marken verwendet:

• Bosch
• Siemens
• Constructa
• Neff
• Gaggenau
• Balay
• Profilo
• Pitsos

In Kompatibilitätskatalogen erscheint das Teil insbesondere bei ausgewählten Modellreihen:

• Bosch WAK
• Bosch WAT
• Bosch WAV
• Siemens WM
• Siemens WG
• Constructa CWF
• Profilo CM
• Balay 3TI

Die Aufzählung enthält nur Modellreihen. Dies bedeutet nicht, dass der Siphon mit allen Waschmaschinen der jeweiligen Reihe kompatibel ist.

Das Teil wurde im Laufe der Produktion in einer Vielzahl unterschiedlicher Schubladenversionen verwendet. Zwischen einzelnen Produktionsindizes derselben Grundreihe können andere Schubladen, Siphons oder Inneneinsätze verwendet werden.

Überprüfen Sie vor der Bestellung immer:

• die vollständige E-Nr. der Waschmaschine,
• den hinter dem Schrägstrich angegebenen Produktionsindex,
• die Katalogzuordnung des Teils 00627086,
• eine eventuelle Bezeichnung 627086 auf dem Originalteil oder im Katalog,
• die Farbe und Gesamtform des Originaleinsatzes,
• die Ausführung der Weichspülerkammer,
• die Position des Abflussrohrs,
• die Form der Führungs- und Auflageelemente,
• die ungefähren Abmessungen des Originalteils.

Konkrete Modelle kompatibler Geräte werden in dieser Beschreibung bewusst nicht aufgeführt. Entscheidend ist die genaue Katalogzuordnung gemäß dem Typenschild der Waschmaschine.

Hinweis

Die Katalognummer 00627086 bezeichnet 1 originalen blauen Kunststoffsiphoneinsatz für die Weichspülerkammer der Waschmittelschublade.

Es handelt sich nicht um eine komplette Schublade, einen Einsatz für Flüssigwaschmittel, eine Frontblende, ein Zulaufventil oder das gesamte Gehäuse des Spenders.

Die Bezeichnung 627086 ist eine Kurzform derselben Katalognummer. In öffentlich zugänglichen Unterlagen wurde keine andere ältere ersetzte Nummer zuverlässig bestätigt.

Modifizieren Sie den Siphon nicht durch Schneiden, Bohren, Schleifen oder Erhitzen. Eine Änderung des Innenprofils kann die Entstehung des Siphoneffekts verhindern.

Reparieren Sie einen gerissenen Einsatz nicht mit Klebstoff. Klebstoff kann den internen Kanal verstopfen, sich beim Waschen lösen oder mit den verwendeten Waschmitteln reagieren.

Wenn der Einsatz nicht richtig sitzt, wenden Sie keine übermäßige Kraft an. Überprüfen Sie die korrekte Ausrichtung, die Sauberkeit der Kammer und die genaue Kompatibilität gemäß der E-Nr. der Waschmaschine.

Gehen Sie bei der Reinigung des Spenderbereichs vorsichtig vor. Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz, bevor Sie in die inneren Teile der Waschmaschine eingreifen.
