00634071 Waschmaschinenfeder

Aufhängungsfeder für Waschbottich 8 N/mm für Waschmaschinen

Die Original-Aufhängungsfeder für Waschbottich B/S/H/ 00634071 ist ein mechanisches Ersatzteil für ausgewählte Bosch und Siemens Waschmaschinen.

Die Feder verbindet die bewegliche Baugruppe des Waschbottichs mit der Tragkonstruktion des Geräts. Sie trägt einen Teil des Gewichts von Bottich, Trommel, Motor, Gegengewichten, Wasser und Wäsche und ermöglicht gleichzeitig der gesamten Baugruppe eine kontrollierte Bewegung während des Waschens und Schleuderns.

Der Hersteller bezeichnet das Teil als:

• Feder-Laugenbehälter,
• Feder Waschbottich,
• Aufhängungsfeder Trommel,
• Feder Aufhängung,
• tub suspension spring,
• spring-tank.

Die offizielle technische Bezeichnung des Teils ist:

• 8 N/mm
• F13
• 53L

Die Katalognummer 00634071 bezeichnet 1 einzelne Metallfeder. Es handelt sich nicht um ein Paar oder einen kompletten Satz aller im Gerät verwendeten Federn.

Wozu dient die Aufhängungsfeder?

Der Waschbottich mit Trommel ist im Inneren der Waschmaschine nicht fest montiert. Er ist an Federn aufgehängt und im unteren Bereich durch Stoßdämpfer geführt, damit er sich bei Trommeldrehung und ungleichmäßiger Wäscheverteilung kontrolliert bewegen kann.

Die Feder 00634071 hilft dabei:

• das Gewicht des Waschbottichs und der Trommel zu tragen,
• den Bottich in der richtigen Höhe zu halten,
• die Trommel in der richtigen Position zur Türöffnung zu halten,
• eine flexible Bewegung beim Waschen und Schleudern zu ermöglichen,
• mit den unteren Stoßdämpfern zusammenzuarbeiten,
• die Übertragung starker Stöße auf das Gehäuse der Waschmaschine zu begrenzen,
• einen sicheren Abstand des Bottichs zu den Seiten- und oberen Abdeckungen einzuhalten,
• die Belastung von Türdichtung, Schläuchen und Verkabelung zu reduzieren,
• zu einem stabilen Betrieb bei hohen Drehzahlen beizutragen.

Die Feder sorgt nicht für Dämpfung auf die gleiche Weise wie der untere Stoßdämpfer. Ihre Hauptaufgabe ist es, den Bottich zu tragen und eine Rückstellkraft bei dessen Auslenkung zu erzeugen.

Technische Spezifikation 8 N/mm

Der Hersteller gibt eine Federsteifigkeit von 8 N/mm an.

Dieser Wert drückt die Änderung der Federkraft bei ihrer Verlängerung in einem bestimmten Arbeitsbereich aus. Er bedeutet ungefähr, dass sich bei einer Verlängerung um einen weiteren Millimeter die Zugkraft um 8 Newton ändert.

Der Wert 8 N/mm ist nicht:

• die Tragfähigkeit der Feder in Kilogramm,
• das Gewicht des Waschbottichs,
• das maximale Wäschegewicht,
• die für die Montage erforderliche Kraft,
• das Anzugsdrehmoment,
• die maximal zulässige Verlängerung.

Die Federsteifigkeit muss der Konstruktion der Aufhängung der jeweiligen Waschmaschine entsprechen. Eine Feder gleicher Länge, aber mit anderer Steifigkeit, kann die Position und das dynamische Verhalten des Bottichs grundlegend verändern.

Produktionsbezeichnung F13 53L

Die Bezeichnung F13 53L ist Teil der offiziellen technischen Spezifikation von B/S/H/.

Im öffentlichen Produktdatenblatt wird die genaue Bedeutung der einzelnen Teile dieser Bezeichnung nicht erklärt. Daher ist es nicht angebracht, automatisch anzunehmen, dass:

• F13 nur die Hakenform bezeichnet,
• 53L die üblicherweise gemessene Länge der Feder darstellt,
• 53L das Volumen des Waschbottichs bezeichnet,
• gemäß diesem Teil der Bezeichnung ein universeller Ersatz ausgewählt werden kann.

Für die korrekte Auswahl ist die gesamte Katalognummer 00634071 und deren Zuordnung zur vollständigen E-Nr. der Waschmaschine entscheidend.

Unterschied zwischen Feder und Stoßdämpfer

Aufhängungsfedern und untere Stoßdämpfer bilden zusammen das Aufhängungssystem des Waschbottichs, haben aber unterschiedliche Aufgaben.

Aufhängungsfeder 00634071:

• ist in der Regel im oberen Teil der Waschmaschine angebracht,
• trägt einen Teil des Gewichts des Waschbottichs,
• ermöglicht eine flexible Bewegung des Bottichs,
• erzeugt eine Rückstellkraft bei Verlängerung,
• hat eine gewickelte Metallausführung mit Haken an den Enden.

Stoßdämpfer für Waschbottich:

• ist üblicherweise unter dem Bottich befestigt,
• verbindet den Bottich mit dem unteren Rahmen,
• wirkt schnellen Bewegungen entgegen,
• begrenzt wiederholtes Schwingen,
• kann eine reibungsbasierte oder andere konstruktive Ausführung haben.

Eine neue Feder behebt keinen Defekt, der durch verschlissene Stoßdämpfer verursacht wurde. Ebenso behebt der Austausch von Stoßdämpfern keine gebrochene, gedehnte oder gelöste Aufhängungsfeder.

Unterschied zwischen den Teilen 00634071 und 00634072

Die Federn 00634071 und 00634072 sind zwei unterschiedliche Komponenten.

Teil 00634071:

• hat die Spezifikation 8 N/mm F13 53L,
• ist für eine bestimmte Gruppe von Waschbottichen und Aufhängungen vorgesehen,
• verwendet eine eigene Form, Vorspannung und Montagecharakteristik.

Teil 00634072:

• hat die Spezifikation 4 N/mm F490 1600,
• hat eine andere Steifigkeit,
• ist katalogmäßig anderen Montagepositionen oder Konstruktionen zugeordnet.

Diese Federn können nicht allein aufgrund ihres ähnlichen Aussehens vertauscht werden. Eine unterschiedliche Steifigkeit kann zu einer falschen Bottichhöhe, einer ungleichmäßigen Belastung der Aufhängung und starken Vibrationen führen.

Konstruktive Ausführung

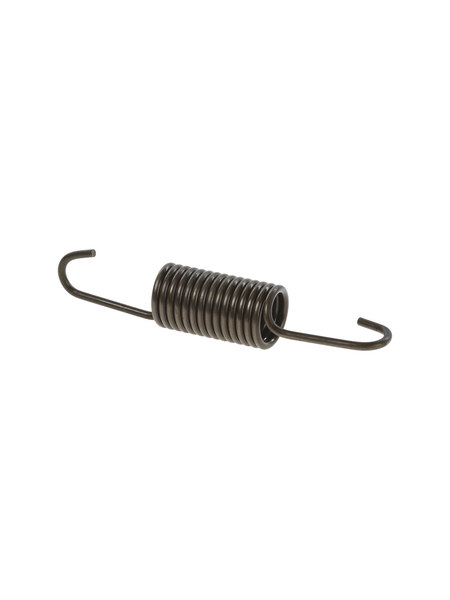

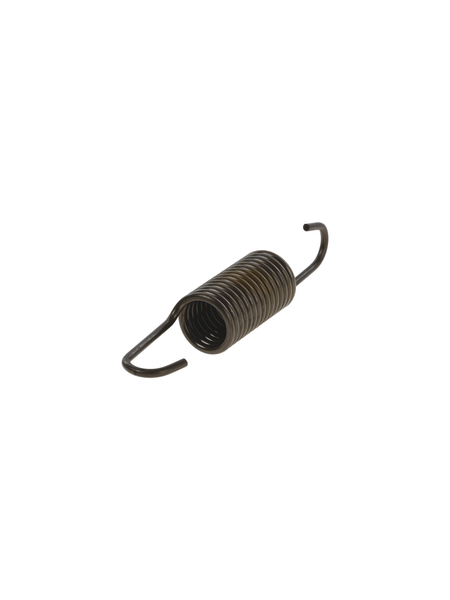

Das Teil ist als gewickelte Zugfeder aus massivem Metallfederdraht gefertigt.

Die Konstruktion umfasst insbesondere:

• einen mittleren gewickelten Teil,
• einen oberen Aufhängehaken oder eine Öse,
• einen unteren Aufhängehaken oder eine Öse,
• eine Metalloberflächenbehandlung,
• eine an die Montagepunkte der Waschmaschine angepasste Endform.

Für die korrekte Funktion sind alle folgenden Parameter wichtig:

• Federsteifigkeit,
• Ruhelänge,
• Vorspannung nach der Montage,
• Durchmesser des Federdrahts,
• Außendurchmesser der Wicklung,
• Anzahl der aktiven Windungen,
• Form und Ausrichtung beider Haken,
• Position der Feder in der Aufhängung.

Eine Feder ähnlichen Aussehens ist daher möglicherweise kein geeigneter Ersatz.

Wie viele Federn sind im Gerät?

Die genaue Anzahl der Federn hängt von der Konstruktion des Waschbottichs und der Modellgeneration der Waschmaschine ab.

Das Gerät kann verwenden:

• zwei gleiche Aufhängungsfedern,
• mehrere Federn mit der gleichen Spezifikation,
• Federn unterschiedlicher Steifigkeit,
• eine andere Feder an der vorderen und hinteren Position,
• ein anderes Teil auf der linken und rechten Seite.

Ein Bestellposten 00634071 enthält nur ein Stück.

Überprüfen Sie vor der Bestellung:

• die Anzahl der im Gerät montierten Federn,
• die Katalognummer jeder Position,
• den Zustand der gegenüberliegenden Feder,
• den Zustand der Montagehalterungen.

Montageposition

Die genaue Position der Feder kann je nach Waschmaschine variieren.

Ohne einen Serviceplan des jeweiligen Geräts kann nicht allgemein bestimmt werden:

• ob die Feder links oder rechts ist,
• ob sie vorne oder hinten verwendet wird,
• ob dasselbe Teil an mehreren Positionen verwendet wird,
• ob die gegenüberliegende Seite eine gleiche Feder verwendet,
• welche Hakenform zum Bottich und welche zum Rahmen zeigt.

Vor der Demontage empfehlen wir, die ursprüngliche Anordnung zu fotografieren und die Ausrichtung beider Enden zu notieren.

Wann kann ein Austausch erforderlich sein?

Ein Austausch der Feder kann insbesondere dann erforderlich sein, wenn:

• die Feder gebrochen ist,
• eine Windung angebrochen ist,
• die Feder sichtbar gedehnt ist,
• sie länger ist als die entsprechende Feder auf der anderen Seite,
• einen deformierten Endhaken hat,
• der Haken offen oder teilweise gerade gebogen ist,
• die Feder aus dem Montagepunkt gesprungen ist,
• das Metall stark korrodiert ist,
• die Oberfläche durch eine tiefe Rille beschädigt ist,
• der Waschbottich zu einer Seite geneigt ist,
• die Trommel ungewöhnlich tief zur Türöffnung hängt,
• der Bottich gegen das Gehäuse der Waschmaschine schlägt,
• die Feder bei einer anderen Reparatur beschädigt wurde,
• eine fachmännische Prüfung eine falsche Aufhängungscharakteristik bestätigt hat.

Eine gebrochene, stark korrodierte oder dauerhaft deformierte Feder darf nicht weiter verwendet werden.

Typische Anzeichen einer defekten Feder

Eine beschädigte oder gelöste Feder kann sich zum Beispiel äußern durch:

• Neigung des Waschbottichs,
• ungleichmäßigen Spalt zwischen Trommel und Türdichtung,
• Absinken der Trommel zur Türöffnung,
• starke Stöße beim Waschen oder Schleudern,
• metallisches Geräusch aus dem oberen Bereich des Geräts,
• Kontakt des Bottichs mit der Seiten- oder oberen Abdeckung,
• übermäßige Bewegung der Türdichtung,
• Dehnung der inneren Schläuche und Kabel,
• Verrutschen der Waschmaschine beim Schleudern,
• wiederholtes Unterbrechen des Schleuderns aufgrund von Unwucht.

Ähnliche Symptome können jedoch auch andere Ursachen haben.

Weitere mögliche Ursachen für Vibrationen

Überprüfen Sie vor der Bestellung einer neuen Feder auch:

• den Zustand der unteren Stoßdämpfer,
• die anderen Aufhängungsfedern,
• die Befestigung der Gegengewichte,
• den Zustand des Trommelkreuzes,
• die Trommellager,
• die korrekte Entfernung der Transportsicherungen,
• die waagerechte Ausrichtung des Geräts,
• das Anziehen der verstellbaren Füße,
• die Festigkeit und Ebenheit des Bodens,
• die Menge und Verteilung der Wäsche,
• einen Fremdkörper zwischen Trommel und Bottich.

Der Austausch einer unbeschädigten Feder behebt keinen Defekt an Stoßdämpfern, Lagern, Gegengewichten oder einem gebrochenen Trommelkreuz.

Gebrochene oder nur herausgesprungene Feder?

Wenn der Waschbottich plötzlich abgesunken ist, könnte die Feder:

• gebrochen sein,
• aus der oberen Halterung gesprungen sein,
• aus der Öse am Waschbottich gesprungen sein,
• sich aufgrund eines deformierten Hakens gelöst haben,
• sich aufgrund eines gebrochenen Montagepunkts gelöst haben.

Setzen Sie die Feder nicht automatisch ohne Überprüfung der Ursache wieder ein.

Überprüfen Sie:

• die Form beider Haken,
• Risse im Kunststoff-Waschbottich,
• den Zustand der oberen Halterung,
• Verschleiß oder Vergrößerung der Montageöffnung,
• den Zustand des Schutzgehäuses, falls verwendet,
• die Funktion der anderen Federn und Stoßdämpfer.

Das erneute Einhängen in eine gebrochene oder abgenutzte Halterung ist keine sichere Reparatur.

Eigenschaften

• Hersteller: B/S/H/
• Katalognummer: 00634071
• Kurzbezeichnung: 634071
• Teiltyp: Aufhängungsfeder Waschbottich
• Verwendung: ausgewählte automatische Waschmaschinen
• Steifigkeit: 8 N/mm
• Produktionsspezifikation: F13 53L
• Material: Metallfederdraht
• Farbe: metallisch bis silbern
• Ausführung: gewickelte Zugfeder mit Endhaken
• Lieferumfang: 1 Feder
• EAN im Fachkatalog: 4058212391924
• Ältere ersetzte Nummer: wurde in öffentlichen offiziellen Unterlagen nicht bestätigt
• Aktuelle Nachfolgenummer: wurde in öffentlichen offiziellen Unterlagen nicht bestätigt

Abmessungen

In öffentlichen offiziellen Unterlagen sind für das Teil 00634071 keine zuverlässigen vollständigen Abmessungen angegeben.

Daher werden nicht schätzungsweise ergänzt:

• Gesamtruhelänge,
• Länge des gewickelten Teils,
• Außendurchmesser der Feder,
• Durchmesser des Federdrahts,
• Länge der Endhaken,
• maximale Arbeitsverlängerung.

Abmessungen wären zudem kein ausreichender Identifikator. Wichtig sind auch die Steifigkeit von 8 N/mm, die Vorspannung, die Hakenform und die Montageposition.

Ersetzte Katalognummern

Im öffentlichen offiziellen Katalog wurde keine ältere oder neuere Bestellnummer bestätigt, die das Teil 00634071 direkt ersetzen würde.

Verwenden Sie für die Bestellung:

• 00634071

In Fachkatalogen wird auch die Kurzform verwendet:

• 634071

Auf der Feder oder verwandten Teilen können interne Fertigungs-, Datums- oder Materialcodes vorhanden sein. Diese müssen keine B/S/H/-Bestellnummer darstellen.

Was ist im Lieferumfang enthalten?

Unter der Katalognummer 00634071 wird geliefert:

• 1 originale metallische Aufhängungsfeder für den Waschbottich.

Nicht automatisch im Lieferumfang enthalten sind:

• eine zweite Aufhängungsfeder,
• ein kompletter Satz Federn,
• der untere Stoßdämpfer des Waschbottichs,
• die obere Montagehalterung,
• die Öse oder Halterung am Waschbottich,
• die Schutzhülle der Montageöffnung,
• der Waschbottich,
• die Trommel,
• das Gegengewicht,
• Montagewerkzeuge.

Wenn die Waschmaschine eine separate Schutzhülle oder Aufhängehalterung verwendet, überprüfen Sie deren Zustand und Katalognummer.

Kontrolle vor der Bestellung

Überprüfen Sie vor der Bestellung:

• die vollständige E-Nr. der Waschmaschine,
• den hinter dem Schrägstrich angegebenen Fertigungsindex,
• die katalogmäßige Zuordnung der Nummer 00634071,
• die technische Spezifikation 8 N/mm F13 53L,
• die Montageposition der Originalfeder,
• die Anzahl der im Gerät verwendeten Federn,
• die Form des oberen und unteren Hakens,
• den Zustand der gegenüberliegenden Feder,
• den Zustand der Montagepunkte,
• den Zustand der unteren Stoßdämpfer.

Bestellen Sie die Feder nicht nur nach:

• einem ähnlichen Foto,
• einer ungefähren Länge,
• der Anzahl der Windungen,
• der silbernen Farbe,
• der Marke der Waschmaschine,
• der Ähnlichkeit mit dem Teil 00634072.

Kontrolle der Montagepunkte

Überprüfen Sie vor der Installation der neuen Feder den oberen und unteren Aufhängepunkt.

Achten Sie insbesondere auf:

• Risse im Kunststoff-Waschbottich,
• deformierte oder vergrößerte Montageöse,
• verbogene Halterung des oberen Rahmens,
• abgenutzte oder scharfe Kante der Öffnung,
• Korrosion der Metallhalterung,
• fehlende Schutzhülle,
• Reibspuren oder Herausspringen der Feder,
• Beschädigung von Kabeln und Schläuchen in der Umgebung.

Ein gebrochener Montagepunkt muss vor dem Einsetzen der neuen Feder repariert oder ersetzt werden.

Kontrolle der anderen Federn

Wenn die Waschmaschine mehrere Aufhängungsfedern verwendet, vergleichen Sie deren Zustand.

Überprüfen Sie:

• die Katalognummer,
• die technische Spezifikation,
• die Ruhelänge,
• den Zustand der Endhaken,
• Korrosion,
• Höhe und Position des Waschbottichs,
• Gleichmäßigkeit der Belastung.

Wenn eine Feder deutlich gedehnt ist und die anderen gleich alt sind, ist es ratsam, die gesamte Aufhängungsbaugruppe zu beurteilen.

Mehrere Federn sollten nur durch Teile ersetzt werden, die für die einzelnen Montagepositionen vorgeschrieben sind.

Kontrolle der unteren Stoßdämpfer

Beschädigungen oder das Herausspringen einer Feder können die Folge einer langfristig übermäßigen Bewegung des Bottichs sein, die durch verschlissene Stoßdämpfer verursacht wird.

Überprüfen Sie insbesondere:

• den Widerstand der Stoßdämpfer bei Bewegung,
• Risse im Kunststoffgehäuse,
• Spiel in den Montagebuchsen,
• gelöste Montagebolzen,
• gebrochene Halterungen,
• ungewöhnliches Klopfen.

Die Montage einer neuen Feder ohne Beseitigung der Ursache für übermäßige Schwingungen kann zu wiederholten Schäden an der Aufhängung führen.

Empfehlungen zur Montage

Der Austausch erfordert das Öffnen des Gehäuses der Waschmaschine und die Handhabung eines schweren, federnd aufgehängten Waschbottichs.

Die Reparatur kann Folgendes umfassen:

• Trennen des Geräts vom Stromnetz,
• Absperren der Wasserzufuhr,
• Entleeren des Restwassers,
• Herausschieben der Waschmaschine aus dem Installationsbereich,
• Demontage der oberen Abdeckung,
• gegebenenfalls Demontage der Vorder- oder Seitenplatte,
• sicheres Abstützen des Waschbottichs,
• kontrolliertes Lösen der Originalfeder,
• Einhängen des neuen Teils in der richtigen Ausrichtung,
• Kontrolle aller Montagepunkte,
• Wiederzusammenbau des Geräts,
• Durchführung eines Funktionstests.

Der genaue Ablauf variiert je nach Konstruktion der jeweiligen Waschmaschine. Wir empfehlen, die Montage einem qualifizierten Servicetechniker zu überlassen.

Sicherheit vor der Reparatur

Vor Beginn der Arbeiten:

• schalten Sie die Waschmaschine aus,
• ziehen Sie den Netzstecker aus der Steckdose,
• schließen Sie den Wasserzulaufhahn,
• lassen Sie das Restwasser über den Servicefilter ab,
• trennen Sie die Schläuche, falls dies für den Zugang erforderlich ist,
• entfernen Sie die Wäsche aus der Trommel,
• sorgen Sie für ausreichend Arbeitsraum.

Ein bloßes Ausschalten über den Bedienknopf reicht nicht aus. Das Gerät muss physisch vom Stromnetz getrennt werden.

Die Feder ist mechanisch vorgespannt

Die Aufhängungsfeder ist nach der Montage gedehnt und speichert mechanische Energie.

Beim Lösen besteht die Gefahr von:

• schnellem Zusammenziehen der Feder,
• Herausspringen des Hakens aus der Montageöffnung,
• Verletzungen an Händen oder Gesicht,
• unkontrolliertem Absinken des Waschbottichs,
• Einklemmen der Finger zwischen Bottich und Gehäuse,
• Beschädigung von Schläuchen, Kabeln oder Türdichtung.

Vor der Demontage muss der Waschbottich sicher abgestützt und gegen Bewegung gesichert sein.

Der Waschbottich ist schwer

Das Gewicht der aufgehängten Baugruppe besteht aus:

• Waschbottich,
• Edelstahltrommel,
• Motor oder Antriebsrotor,
• Riemenscheibe, falls verwendet,
• vorderes und hinteres Gegengewicht,
• Wasser und weitere angeschlossene Teile.

Nach dem Lösen einer Feder kann die Wanne ihre Position plötzlich ändern.

Stützen Sie die Wanne nicht ab:

• nur mit der Hand,
• mit lose stehendem Werkzeug,
• mit einem instabilen Holzstück,
• mit einem Gegenstand, der umkippen oder wegrutschen kann.

Demontage der Originalfeder

Vor der Demontage:

• fotografieren Sie die ursprüngliche Position,
• notieren Sie die Ausrichtung beider Haken,
• überprüfen Sie die Kabelführung und Schläuche,
• stützen Sie die Waschwanne sicher ab,
• verwenden Sie ein geeignetes Werkzeug für die Arbeit mit Federn.

Lösen Sie die Feder langsam und kontrolliert.

Verwenden Sie nicht:

• provisorische Haken aus weichem Draht,
• beschädigte Zangen,
• ein Werkzeug, das leicht abrutschen kann,
• übermäßige seitliche Kraft auf die Kunststoffwanne,
• Hammerschläge auf die Feder.

Montage einer neuen Feder

Vergleichen Sie vor der Montage das neue und das alte Teil.

Überprüfen Sie:

• die Katalognummer,
• die Spezifikation 8 N/mm F13 53L,
• die Gesamtform,
• die Ausrichtung beider Haken,
• die Ausführung der Wicklung,
• die Unversehrtheit der Oberfläche,
• die korrekte Montageposition.

Allgemeine Vorgehensweise:

• lassen Sie die Waschwanne sicher abgestützt,
• hängen Sie ein Federende in den vorgesehenen Punkt ein,
• spannen Sie die Feder mit einem geeigneten Werkzeug kontrolliert,
• führen Sie den zweiten Haken in die entsprechende Öffnung ein,
• überprüfen Sie den vollständigen Sitz beider Haken,
• stellen Sie sicher, dass die Feder nicht verdreht ist,
• lösen Sie langsam die Wannenstütze,
• überprüfen Sie die Position der gesamten Baugruppe.

Bearbeiten Sie die Haken nicht durch Auseinanderziehen, Verbiegen oder Zusammendrücken mit einer Zange.

Überprüfung nach der Montage

Vor dem Anbringen der Abdeckungen überprüfen Sie:

• den vollständigen Sitz beider Haken,
• den Zustand der Montagepunkte,
• die korrekte Höhe der Waschwanne,
• die gleichmäßige Position der Trommel zur Türöffnung,
• die korrekte Position der anderen Federn,
• den Zustand und die Befestigung der Dämpfer,
• die freie Führung von Schläuchen und Kabeln,
• das Fehlen von Kontakt der Feder mit dem Gehäuse.

Bewegen Sie die Wanne vorsichtig und vergewissern Sie sich, dass:

• sie sich reibungslos bewegt,
• nicht gegen das Gehäuse stößt,
• in die richtige Position zurückkehrt,
• kein metallisches Klicken ertönt,
• keine Schläuche oder Kabel gespannt werden.

Probelauf

Führen Sie nach dem vollständigen Zusammenbau zuerst ein Testprogramm ohne volle Beladung durch.

Beobachten Sie:

• das korrekte Ein- und Ablassen des Wassers,
• die Position der Wanne bei Änderung der Wassermenge,
• Geräusche bei langsamer Trommeldrehung,
• die Bewegung beim allmählichen Anlaufen des Schleudergangs,
• den Kontakt der Wanne mit den Abdeckungen,
• die Dichtheit von Schläuchen und Türdichtung.

Führen Sie einen anschließenden Test mit Wäsche mit einer normalen, gleichmäßig verteilten Beladung durch.

Brechen Sie das Programm bei starken Erschütterungen oder ungewöhnlichen Geräuschen sofort ab.

Wenn die Wanne nach dem Austausch schräg steht

Überprüfen Sie:

• die Richtigkeit der Katalognummer,
• die Montageposition der Feder,
• die Ausrichtung beider Haken,
• den vollständigen Sitz in den Montagelöchern,
• den Zustand der gegenüberliegenden Feder,
• die Befestigung der unteren Dämpfer,
• den Zustand der Halterungen,
• ob die Bewegung der Wanne durch Schläuche oder Kabel eingeschränkt wird.

Ziehen Sie die Feder nicht manuell, um die Wannenhöhe auszugleichen.

Wenn die Waschmaschine nach dem Austausch immer noch vibriert

Überprüfen Sie:

• alle unteren Dämpfer,
• die anderen Aufhängungsfedern,
• die Befestigung des Gegengewichts,
• Lager und Trommelkreuz,
• das Entfernen der Transportsicherungen,
• die stabile Ausrichtung der Waschmaschine,
• das Anziehen der Kontermuttern der Füße,
• die Ebenheit und Festigkeit des Bodens,
• die korrekte Menge und Verteilung der Wäsche.

Federwartung

Die Aufhängungsfeder erfordert keine regelmäßige Schmierung oder Einstellung.

Tragen Sie auf die Feder nicht auf:

• Öl,
• Fett,
• Silikonspray,
• Penetrationsschmiermittel,
• Klebstoff,
• eine dicke zusätzliche Farbschicht.

Schmiermittel kann auf andere Teile gelangen, Schmutz ansammeln oder Schutzliner an den Montagepunkten beschädigen.

Ungeeignete Reparaturen und Modifikationen

Reparieren Sie eine beschädigte Feder nicht durch:

• Schweißen,
• Kleben,
• Verbinden mit Draht,
• Kürzen der Wicklung,
• manuelles Dehnen,
• Verbiegen der Haken,
• Erwärmen,
• Ersetzen durch eine Universalfeder ähnlicher Länge.

Erwärmung, Schweißen oder mechanisches Umformen verändert die Eigenschaften des Federmaterials und kann zu einem plötzlichen Bruch führen.

Wie verlängert man die Lebensdauer der Aufhängung?

• überladen Sie die Waschmaschine nicht über die zulässige Kapazität hinaus,
• verteilen Sie große Wäschestücke gleichmäßig,
• waschen Sie kein einzelnes, sehr schweres, saugfähiges Stück separat,
• halten Sie die Waschmaschine exakt ausgerichtet,
• beheben Sie ungewöhnliche Vibrationen unverzüglich,
• überprüfen Sie den Zustand der Dämpfer bei der Reparatur der Aufhängung,
• verwenden Sie vor dem Transport die vorgeschriebenen Transportsicherungen,
• schützen Sie das Gerät beim Umzug vor Stößen,
• verwenden Sie die Waschmaschine nicht mit einem gelösten Gegengewicht.

Zugehörige Teile

Die Aufhängungsfeder arbeitet insbesondere mit folgenden Teilen zusammen:

• Waschwanne: enthält die Trommel und Wasser während des Programms.
• Trommel: trägt die Wäsche und dreht sich in der Wanne.
• Untere Dämpfer: begrenzen schnelle und wiederholte Wannenbewegungen.
• Andere Federn: verteilen das Gewicht und halten die Wanne in der richtigen Position.
• Oberer Tragrahmen: enthält die Aufhängepunkte der Federn.
• Gegengewicht: stabilisiert die dynamische Bewegung der Baugruppe.
• Türdichtung: verbindet die Gehäuseöffnung flexibel mit der beweglichen Wanne.
• Innere Schläuche: müssen ausreichend Platz für die Wannenbewegung haben.
• Verstellbare Füße: gewährleisten eine stabile Position der gesamten Waschmaschine.
• Transportsicherungen: fixieren die Wanne nur während des Transports.

Der Austausch der Feder behebt keinen Defekt eines beschädigten Dämpfers, Halters, Trommelkreuzes, Lagers oder Gegengewichts.

Kompatibilität und Marken

Die Aufhängungsfeder 00634071 wird gemäß offiziellen und fachmännischen Katalogzuordnungen in ausgewählten Waschmaschinen der Marken verwendet:

• Bosch
• Siemens
• Gaggenau

Bei anderen konstruktiv verwandten Marken kann die Kompatibilität ohne genaue Katalogprüfung nicht angenommen werden.

Kompatibilität und Modellreihen

Die Feder kommt hauptsächlich in ausgewählten Waschmaschinen der folgenden grundlegenden Modellfamilien vor:

• Bosch WAG
• Bosch WAT
• Bosch WAW
• Bosch WAWH
• Bosch WAY
• Bosch Serie 6
• Bosch Serie 8
• Bosch VarioPerfect
• Bosch ActiveOxygen
• Siemens WM
• Siemens WMH
• Siemens iQ700
• Siemens iSensoric
• Siemens varioPerfect
• Gaggenau WM

Die Liste enthält nur grundlegende Modell- und Handelsreihen. Sie bedeutet nicht, dass die Feder mit allen Geräten der angegebenen Bezeichnung kompatibel ist.

Innerhalb derselben Modellfamilie können verwendet werden:

• Federn mit unterschiedlicher Steifigkeit,
• andere Längen und Vorspannungen,
• unterschiedliche Hakenformen,
• unterschiedliche vordere und hintere Federn,
• andere Teile auf der linken und rechten Seite,
• unterschiedliche Teile je nach Produktionsindex.

Überprüfen Sie vor der Bestellung immer:

• die vollständige E-Nr. des Geräts,
• den hinter dem Schrägstrich angegebenen Produktionsindex,
• die Katalogzuordnung des Teils 00634071,
• die Montageposition der Originalfeder,
• die Anzahl der Federn im Gerät,
• die Form beider Endhaken,
• den Zustand der anderen Teile der Aufhängung.

Das Teil ist keine universelle Aufhängungsfeder für alle Bosch- und Siemens-Waschmaschinen.

Konkrete Modelle oder E-Nr. kompatibler Geräte werden in dieser Beschreibung bewusst nicht aufgeführt.

Hinweis

Die Katalognummer 00634071 bezeichnet 1 originale metallische Aufhängungsfeder der Waschwanne B/S/H/.

Es handelt sich nicht um ein Federpaar, ein komplettes Aufhängungsset, einen unteren Dämpfer, eine Wannenhalterung, ein Gegengewicht oder eine Transportsicherung.

Der Hersteller gibt die Spezifikation 8 N/mm F13 53L an. Der Wert 8 N/mm bezeichnet die Federsteifigkeit. Die Bedeutung der weiteren Teile der Produktionsbezeichnung wird im öffentlichen Produktdatenblatt nicht detailliert erläutert.

Verwechseln Sie die Feder 00634071 nicht mit dem ähnlichen Teil 00634072, das eine abweichende Spezifikation und eine deutlich andere Steifigkeit aufweist.

Eine Verpackung enthält nur ein Stück. Die Anzahl und Ausführung der Federn im Gerät überprüfen Sie anhand der vollständigen E-Nr.

In öffentlichen offiziellen Unterlagen wurden weder genaue Außenabmessungen noch frühere oder aktuelle Nachfolge-Katalognummern bestätigt. Diese Angaben werden daher nicht geschätzt ergänzt.

Wählen Sie die Feder nicht nur nach Länge, Windungszahl oder einem ähnlichen Foto aus. Entscheidend sind Steifigkeit, Vorspannung, Hakenform und Montageposition.

Die Feder ist bei der Montage mechanisch gespannt und die Waschwanne ist sehr schwer. Vor der Demontage muss die Wanne sicher abgestützt werden.

Trennen Sie die Waschmaschine vor der Reparatur vom Stromnetz, schließen Sie die Wasserzufuhr und lassen Sie Restwasser ab.

Schweißen, biegen, dehnen Sie eine beschädigte Feder nicht und ersetzen Sie sie nicht durch ein universelles Teil.

Wenn der Montagepunkt an der Waschwanne oder dem oberen Rahmen beschädigt ist, reicht der Austausch der Feder allein nicht aus.

Überprüfen Sie nach der Reparatur alle Federn, Dämpfer, Gegengewichte, Schläuche und Kabel und führen Sie ein Testprogramm mit schrittweisem Schleudern durch.

Aufgrund des Gewichts der Wanne, der mechanischen Spannung der Feder und der Notwendigkeit, das Gehäuse zu öffnen, empfehlen wir, die Montage einem qualifizierten Servicetechniker zu überlassen.

Verfügbare Ware liefern wir in der Regel bis zum zweiten Werktag. Ware, die beim Lieferanten verfügbar ist, versenden wir je nach aktueller Verfügbarkeit. Den genauen Liefertermin sehen Sie im Warenkorb.

Unbenutzte Ware können Sie innerhalb der gesetzlichen Frist zurückgeben. Bitte kontaktieren Sie uns vor der Rückgabe, damit wir Ihnen beim richtigen Vorgehen und bei der möglichen Kompatibilität des Teils helfen können.
