12009195 Waschmittelschubladengriff für Waschmaschine
Beim Lieferanten auf Lager Wir können Ihnen das Produkt in der Regel innerhalb einer Woche nach der Bestellung liefern.
Passt dieses Produkt?
Passt dieses Produkt?
Beschreibung
Beschreibung

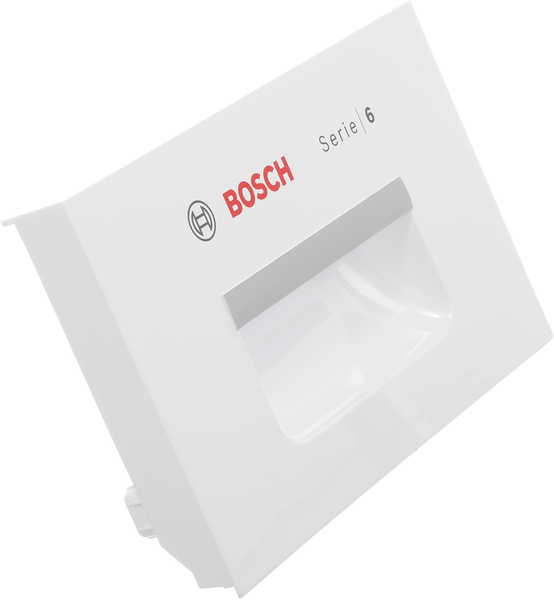

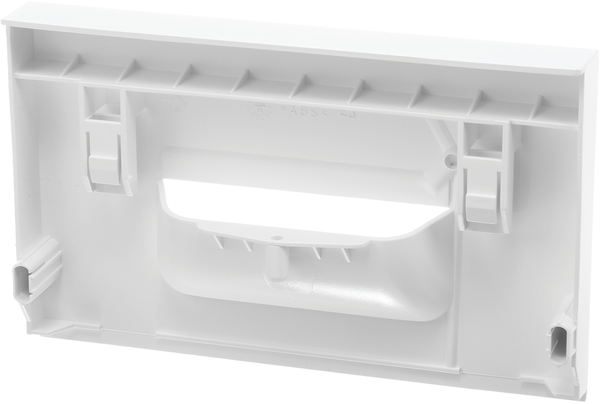

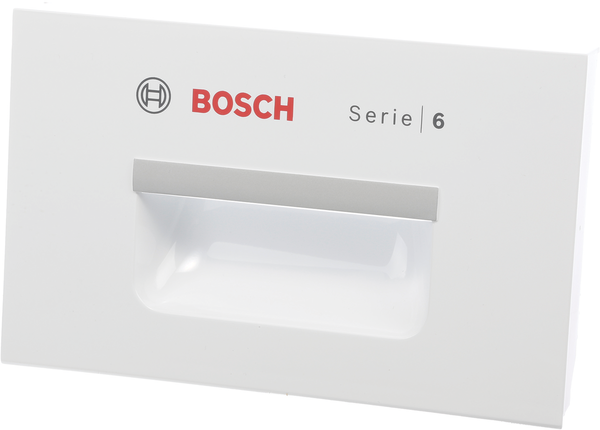

Griff für Waschtrockner-Spülmittelschublade Bosch 12009195
Der Originalgriff für die Waschmittel-Spülmittelschublade B/S/H/ 12009195 ist für ausgewählte integrierte Bosch Waschtrockner der Modellreihen WKD28541 und WKD28542 vorgesehen.
Der geformte Muschelgriff dient zum bequemen Greifen, Herausziehen und Wiedereinsetzen der Schublade, in die Waschmittel, Weichspüler oder andere für das jeweilige Waschprogramm vorgesehene Mittel dosiert werden.
Die Katalognummer 12009195 bezeichnet den Einzelgriff des Spenders. Es handelt sich nicht um die gesamte Waschmittelschublade, das obere oder untere Gehäuse des Spenders und in der Regel auch nicht um das komplett montierte Spülmodul.
Hauptmerkmale
- Original B/S/H/ Ersatzteil
- Muschelgriff für die Waschmittel-Spülmittelschublade,
- bestimmt für ausgewählte integrierte Bosch Waschtrockner,
- hauptsächlich verwendet bei den Modellreihen WKD28541 und WKD28542,
- ermöglicht das bequeme Herausziehen der Spülmittelschublade,
- geformte Ausführung des versenkten Griffs,
- mechanisches Bauteil ohne elektrische Verkabelung,
- ohne elektronische oder bewegliche elektrische Teile,
- wird an den entsprechenden Teil der Dosierschublade befestigt,
- wird als separates Katalogteil geliefert,
- ersetzt nicht die komplette Schublade oder das gesamte Spendergehäuse.
Funktion des Griffs
Der Griff bildet den benutzerzugänglichen Teil der Waschmittel-Spülmittelschublade. Im normalen Gebrauch dient er als Grifffläche, an der die Schublade aus der Vorderseite des Geräts herausgezogen werden kann.
Ein korrekt montierter Griff ermöglicht:
- das bequeme Herausziehen der Schublade vor dem Einfüllen des Waschmittels,
- eine gleichmäßige Übertragung der Zugkraft auf die Vorderseite der Schublade,
- das Einschieben des Spenders in seine Arbeitsposition,
- das Entnehmen der Schublade bei der regelmäßigen Reinigung,
- das Beibehalten des ursprünglichen Aussehens der Gerätefront,
- das Vermeiden eines unsachgemäßen Ziehens direkt an den Kanten der Kunststoffschublade.
Der Griff selbst beeinflusst weder die zugeführte Wassermenge, die Waschmitteldosierung noch die Steuerung des Waschprogramms. Seine Funktion ist rein mechanisch.
Muschelförmige Ausführung des Griffs
Das Teil wird in Fachkatalogen als Muschelgriff oder versenkter Griff bezeichnet. Der Greifraum ist im Griffkörper so ausgeführt, dass der Griff nicht wesentlich über die umgebende Oberfläche hinausragt.
Diese Bauweise hilft dabei:
- eine kompakte Gerätefrontfläche zu erhalten,
- das Risiko des Hängenbleibens von Kleidung an einem hervorstehenden Griff zu reduzieren,
- das Öffnen der Schublade durch in den versenkten Raum eingelegte Finger zu ermöglichen,
- die Kraft beim Herausziehen der Schublade gleichmäßig zu übertragen,
- den Griff an die Konstruktion des Einbaugeräts anzupassen.
Die genaue Form, der Farbton und die Oberflächenausführung müssen dem jeweiligen Gerät und seinem Fertigungsindex entsprechen.
Position im Gerät
Der Griff befindet sich an der Vorderseite der Waschmittel-Spülmittelschublade. Die Schublade ist im oberen Bereich des vorderen Bedienfelds des Waschtrockners platziert.
Der Griff interagiert insbesondere mit folgenden Komponenten:
- der ausziehbaren Spülmittelschublade,
- der Frontplatte oder Frontblende der Schublade,
- den seitlichen Führungsteilen der Schublade,
- dem Anschlag, der ein ungewolltes Herausziehen verhindert,
- dem festen oberen und unteren Gehäuse des Spenders.
Die genaue Befestigung hängt von der Konstruktion der jeweiligen Fertigungsvariante ab.
Unterschied zwischen Griff und anderen Teilen des Spenders
Der Griff 12009195 ist ein Griffteil, das zum Öffnen und Schließen der Schublade verwendet wird.
Die Spülmittelschublade ist ein ausziehbarer Behälter mit separaten Kammern für Waschmittel, Weichspüler und gegebenenfalls Vorspülmittel.
Die Frontblende der Schublade kann den sichtbaren Teil bilden, der an das Bedienfeld anschließt. Je nach Konstruktion kann der Griff Bestandteil davon sein oder separat daran befestigt werden.
Der obere Teil des Spenders enthält Kanäle und Öffnungen, durch die Wasser in die einzelnen Kammern der Schublade geleitet wird.
Der untere Teil des Spenders sammelt das Wasser mit dem Waschmittel und leitet es über einen Schlauch in die Waschtrommel.
Die Siphoneinsatz befindet sich normalerweise im Weichspülerfach und sorgt dafür, dass dieser nach dem Einfüllen der benötigten Wassermenge ausgespült wird.
Die einzelnen Komponenten haben eigene Katalognummern und sind nicht automatisch im Lieferumfang des Griffs 12009195 enthalten.
Technische Spezifikation
- Hersteller: B/S/H/
- Katalognummer: 12009195
- Produkttyp: Griff für Waschmittel-Spülmittelschublade
- Weitere Bezeichnungen: Muschelgriff, versenkter Griff, Spendergriff
- Gerätetyp: integrierter Waschtrockner
- Hauptmodellreihe: Bosch WKD285
- Position: Vorderseite der Spenderschublade
- Funktion: manuelles Herausziehen und Einschieben der Schublade
- Bedienung: mechanisch
- Elektrischer Anschluss: ohne elektrischen Anschluss
- Verkaufseinheit: 1 Einzelgriff
Abmessungen des Griffs
Die genauen Breiten, Höhen, Tiefen und Abstände der Befestigungselemente sind in den öffentlich zugänglichen Katalogunterlagen zum Teil 12009195 nicht zuverlässig angegeben.
Beim Vergleich mit dem Originalteil ist insbesondere zu prüfen:
- die Gesamtbreite des sichtbaren Teils,
- die Höhe und Tiefe des Greifraums,
- die Krümmung der Vorderfläche,
- die Form der oberen und unteren Kante,
- die Position der Befestigungsrasten,
- der Abstand der Montagepunkte,
- die Einschubrichtung in die Frontblende,
- der Anschluss an die ursprüngliche Spenderschublade,
- die vollständige E-Nr. des Geräts.
Eine bloße Ähnlichkeit des Aussehens oder annähernder Abmessungen garantiert keine Kompatibilität. Griffe verschiedener Schubladen können eine ähnliche Form, aber unterschiedliche Rasten, Abstände oder Verbindungsprofile aufweisen.
Material und Farbgebung
Die genaue Materialbezeichnung und Farbe des Teils sind in den öffentlichen Katalogunterlagen nicht eindeutig angegeben.
Bei der Bestellung empfehlen wir daher, sich nicht nur auf Fotos oder allgemeine Farbbeschreibungen zu verlassen. Entscheidend sind:
- die Original-Katalognummer 12009195,
- die Katalogzuordnung zur E-Nr. des Geräts,
- die Form des Originalgriffs,
- die Ausführung der Befestigungselemente,
- das Aussehen der umgebenden Schubladenfront.
Ein neues Originalteil kann sich von einem über längere Zeit verwendeten Griff geringfügig in Farbton oder Oberflächenstruktur unterscheiden, bedingt durch Alterung, Reinigung und die Einwirkung von Waschmitteln auf das ursprüngliche Bauteil.
Konstruktive Ausführung
Der Griff ist so geformt, dass er dem vorderen Teil der Dosierschublade entspricht und deren wiederholtes Herausziehen ermöglicht, ohne dass ein separates hervorstehendes Griffstück erforderlich ist.
Die Konstruktion kann umfassen:
- eine sichtbare Vorderfläche,
- einen versenkten Greifraum,
- hintere Verstärkungsteile,
- Befestigungsrasten,
- Führungs- oder Positionierungsnasen,
- Anschlagflächen, die an die Schubladenfront anschließen.
Die Befestigungsteile dürfen vor der Montage nicht gebrochen, verformt oder übermäßig verbogen sein.
Lieferumfang
Die Katalognummer 12009195 bezeichnet:
- 1× Originalgriff für die Waschmittel-Spülmittelschublade.
Bestandteile der Katalognummer sind nicht automatisch:
- die gesamte Spenderschublade,
- die vordere Blende der Schublade, falls diese als separates Teil geführt wird,
- das obere Gehäuse des Spenders,
- das untere Gehäuse des Spenders,
- der Siphoneinsatz für Weichspüler,
- der Einsatz für Flüssigwaschmittel,
- die Einlassventile,
- die Wasserschläuche,
- die Verbindungsschläuche zwischen Spender und Wanne,
- Montageschrauben oder weiteres Befestigungsmaterial, falls nicht im tatsächlichen Lieferumfang enthalten.
Vor dem Austausch prüfen Sie, ob die anderen Teile der ursprünglichen Schublade unbeschädigt sind und wiederverwendet werden können.
Katalogbezeichnung
Original Bestellnummer:
- 12009195
In den öffentlich zugänglichen Katalogunterlagen wurde keine zuverlässig bestätigte ältere ersetzte Nummer oder neuere offizielle Ersatzteilnummer gefunden.
Am Griff selbst kann eine eingeprägte Fertigungs-, Material- oder Formbezeichnung vorhanden sein. Eine solche Nummer muss nicht die Bestellnummer des Ersatzteils sein.
Verwenden Sie zur Bestellung die Katalognummer 12009195 und die vollständige E-Nr. des Geräts.
Wann ist ein Austausch sinnvoll?
Ein Austausch des Griffs kann erforderlich sein, wenn:
- der Griff gebrochen ist,
- ein Teil des Greifraums abgebrochen ist,
- die Befestigungsrasten beschädigt sind,
- der Griff nicht an der Schublade oder Frontblende hält,
- sich der Griff beim Herausziehen von der Schublade löst,
- die Sichtfläche stark verformt ist,
- ein scharfer Bruch eine Verletzungsgefahr darstellt,
- die Schublade nicht auf normale Weise gegriffen werden kann,
- der Originalgriff vollständig fehlt.
Wenn sich der Griff beim Herausziehen wiederholt löst, müssen auch die gegenüberliegenden Befestigungspunkte an der Front oder am Gehäuse der Schublade überprüft werden.
Mögliche Ursachen für Beschädigungen
Der Griff kann insbesondere beschädigt werden durch:
- plötzliches oder schräges Ziehen beim Öffnen,
- Herausziehen der Schublade über verschmutzte oder blockierte Führungsoberflächen,
- Hebeln bei der Demontage,
- unsachgemäßes Anbringen der Befestigungsrasten,
- Stoß gegen die geöffnete Schublade,
- Herabfallen der entnommenen Schublade auf einen harten Boden,
- übermäßigen mechanischen Druck,
- Einwirkung ungeeigneter Reinigungsmittel,
- Alterung und Versprödung des Materials,
- wiederholtes Herausziehen der Schublade an nur einer Seite des Griffs.
Wenn die Schublade großen Widerstand leistet, ist es nicht ratsam, das Problem mit stärkerem Ziehen zu lösen. Reinigen Sie zuerst die Führungsoberflächen und prüfen Sie, ob die Schublade oder das feste Spendergehäuse verformt ist.
Unterscheidung zwischen Defekt des Griffs und der Schublade
Ein beschädigter Griff äußert sich in der Regel durch einen Riss, ein abgebrochenes Griffteil oder das Lösen von der Vorderseite der Schublade.
Eine beschädigte Schubladenfront kann gerissene gegenüberliegende Löcher oder Rasten aufweisen, sodass ein neuer Griff nicht richtig hält.
Eine beschädigte Schublade kann abgebrochene Seitenführungen, verformte Kammern oder einen beschädigten Anschlag aufweisen.
Verschmutzte Führungsoberflächen verursachen erhöhten Widerstand beim Öffnen und können zu wiederholter Überlastung des Griffs führen.
Ein verschmutzter Spender kann zu Wasser- oder Waschmittelrückständen führen, aber der Austausch des Griffs allein löst dieses Problem nicht.
Entnahme der Spülmittelschublade
Die genaue Entnahmemethode kann je nach Fertigungsvariante variieren.
Übliche Vorgehensweise:
- Gerät ausschalten,
- Schublade bis zum mechanischen Anschlag herausziehen,
- Entriegelungszunge oder federnden Anschlag suchen,
- Entriegelungselement in der von der Konstruktion vorgegebenen Richtung drücken,
- Schublade gerade herausziehen,
- nicht gewaltsam seitlich kippen,
- bei Widerstand die Position des Entriegelungselements erneut prüfen.
Notieren Sie sich vor der Demontage des Griffs dessen Ausrichtung und die Art der Verbindung mit der Schubladenfront.
Empfehlungen zum Austausch des Griffs
- Entfernen Sie die Spülmittelschublade aus dem Gerät.
- Entleeren und reinigen Sie die einzelnen Kammern.
- Vergleichen Sie den neuen Griff mit dem Originalteil.
- Überprüfen Sie die Anzahl und Position aller Befestigungsrasten.
- Betrachten Sie die gegenüberliegenden Montagepunkte an der Schublade oder deren Front.
- Lösen Sie den Originalgriff schrittweise von den einzelnen Befestigungen.
- Hebeln Sie die Sichtfläche nicht mit einem scharfen Metallwerkzeug auf.
- Setzen Sie den neuen Griff in der gleichen Ausrichtung wie das Originalteil ein.
- Drücken Sie die einzelnen Rasten gleichmäßig ein.
- Überprüfen Sie die vollständige Sicherung aller Montagepunkte.
- Vor dem Wiedereinsetzen der Schublade testen Sie die Festigkeit der Verbindung durch leichtes Ziehen.
Wenn der neue Griff nicht mit normaler Kraft eingesetzt werden kann, versuchen Sie nicht, die Rasten durch Schneiden, Schleifen oder Erhitzen anzupassen. Überprüfen Sie zuerst erneut die Katalognummer und die Kompatibilität.
Kontrolle der korrekten Montage
Prüfen Sie nach dem Austausch, dass:
- der Griff in der richtigen Ausrichtung montiert ist,
- die Sichtfläche gleichmäßig aufliegt,
- alle Rasten korrekt gesichert sind,
- zwischen Griff und Front kein übermäßiger Spalt entstanden ist,
- sich der Griff bei leichtem Zug nicht löst,
- die Schublade reibungslos herausgezogen werden kann,
- die Schublade vollständig eingeschoben werden kann,
- der Griff nicht gegen das umgebende Bedienfeld stößt,
- die Schublade in der richtigen Arbeitsposition hält,
- bei der Handhabung kein Knarren oder Verformen auftritt.
Führen Sie die erste Kontrolle mit einer leeren und sauberen Schublade durch.
Reinigung und Wartung
Der Griff kann bei der normalen Wartung zusammen mit der Spülmittelschublade gereinigt werden.
Empfohlene Vorgehensweise:
- Schublade aus dem Gerät entnehmen,
- Oberfläche des Griffs mit einem weichen Tuch abwischen,
- lauwarmes Wasser und ein mildes, handelsübliches Reinigungsmittel verwenden,
- den Bereich innerhalb des versenkten Griffs reinigen,
- Waschmittelreste von Kanten und Fugen entfernen,
- Reinigungsmittelreste abspülen,
- das Teil vor der Montage trocknen lassen.
Nicht verwenden:
- Stahlwolle,
- scheuernde Reinigungspulver,
- scharfe Schaber,
- Aceton, Benzin oder starke Lösungsmittel,
- sehr heißes Wasser,
- übermäßige Kraft beim Reinigen der Befestigungsrasten.
Auf die Führungsoberflächen der Schublade oder die Befestigung des Griffs kein Öl oder Schmierfett auftragen. Schmiermittel kann Schmutz und Waschmittelreste anhaften.
Vorbeugung weiterer Schäden
- Ziehen Sie die Schublade in ihrer Führungsrichtung heraus.
- Ziehen Sie nicht nur an einer Kante des Griffs.
- Bei erhöhtem Widerstand die Schublade zuerst entnehmen und reinigen.
- Lassen Sie die geöffnete Schublade nicht Stößen ausgesetzt.
- Legen Sie keine schweren Gegenstände auf die herausgezogene Schublade.
- Entfernen Sie regelmäßig angetrocknete Waschmittelreste.
- Verwenden Sie bei der Demontage des Griffs kein übermäßiges Hebeln.
- Setzen Sie die Schublade nach der Reinigung gerade in die Führungsflächen ein.
Kompatibilität und Marken
Der Griff für die Spülmittelschublade 12009195 ist laut verfügbarer Katalogzuweisungen für ausgewählte Geräte der Marke:
- Bosch
Der Hersteller des Bauteils ist die B/S/H/-Gruppe, jedoch bestätigen öffentlich zugängliche Kataloge die Verwendung dieser spezifischen Nummer nicht für alle Marken der Gruppe.
Es kann daher nicht automatisch von Kompatibilität mit Siemens, Neff, Balay, Constructa, Gaggenau oder anderen Marken von Waschmaschinen oder Waschtrocknern nur aufgrund eines ähnlichen Aussehens ausgegangen werden.
Kompatibilität und Modellreihen
Das Teil ist insbesondere für ausgewählte integrierte Bosch Waschtrockner der folgenden Modellfamilien belegt:
- Bosch WKD28541
- Bosch WKD28542
Überprüfung der Kompatibilität
Überprüfen Sie vor der Bestellung immer:
- die vollständige E-Nr. des Waschtrockners,
- den Fertigungsindex, der hinter dem Schrägstrich angegeben ist,
- die Katalogzuordnung der Nummer 12009195,
- die Form des Originalgriffs,
- die Anordnung seiner Befestigungsrasten,
- die Ausführung der Frontblende der Schublade,
- den Zustand der gegenüberliegenden Befestigungspunkte,
- ob Sie nur den Griff oder auch die Schublade oder einen anderen Teil des Spenders benötigen.
Die vollständige Bezeichnung kann beispielsweise WKD28541EU/07 oder WKD28542EU/02 lauten. Der Index hinter dem Schrägstrich bezeichnet die spezifische Fertigungsvariante und kann für die Auswahl des Teils entscheidend sein.
Das Typenschild befindet sich in der Regel am Rahmen der Füllöffnung, an der Innenseite der Tür, hinter der unteren Serviceklappe oder an der Rückseite des Geräts.
Hinweis
Die Katalognummer 12009195 bezeichnet einen originalen Muschelgriff für die Waschmittel-Spülmittelschublade von B/S/H/.
Das Teil ist hauptsächlich für ausgewählte integrierte Bosch Waschtrockner der Reihen WKD28541 und WKD28542 bestimmt.
Es handelt sich nicht um die gesamte Schublade, den kompletten Spender, dessen oberes oder unteres Gehäuse oder das Einlassventil.
Die genauen Abmessungen, Materialbezeichnung, Farbe und ältere ersetzte Katalognummern sind in öffentlich zugänglichen Unterlagen nicht zuverlässig bestätigt und können daher nicht als Hauptkriterium für die Auswahl herangezogen werden.
Wenn der neue Griff nicht an der ursprünglichen Schublade befestigt werden kann, überprüfen Sie auch den Zustand ihrer Frontblende und der gegenüberliegenden Rasten. Beschädigte Befestigungspunkte können den Austausch eines weiteren separaten Teils erfordern.
Überprüfen Sie vor der Bestellung immer die Kompatibilität anhand der vollständigen E-Nr. des Geräts, einschließlich des Fertigungsindexes hinter dem Schrägstrich.
Versand, Zahlung & Rückgabe
Versand, Zahlung & Rückgabe
Verfügbare Ware liefern wir in der Regel bis zum zweiten Werktag. Ware, die beim Lieferanten verfügbar ist, versenden wir je nach aktueller Verfügbarkeit. Den genauen Liefertermin sehen Sie im Warenkorb.
Unbenutzte Ware können Sie innerhalb der gesetzlichen Frist zurückgeben. Bitte kontaktieren Sie uns vor der Rückgabe, damit wir Ihnen beim richtigen Vorgehen und bei der möglichen Kompatibilität des Teils helfen können.

Wann kommt meine Bestellung an?
Nejvyhledávanější spotřebiče s tímto produktem (1)
Výběr kompatibilních modelů, nikoli úplný seznam všech kompatibilních spotřebičů.
